Cámara de Prueba de Chorro de Agua de Acero Inoxidable SUS304 con Control de Pantalla Táctil PLC para Pruebas IPX5 IPX6 Cumplimiento IEC60529

Cámara de prueba de chorros de agua a presión para pruebas IPX5 e IPX6 conforme a IEC60529

1. Introducción

Las pruebas IPX5 e IPX6 se realizan rociando la carcasa desde todas las direcciones practicables con un chorro de agua de boquillas de prueba estándar, las boquillas de prueba (boquillas de manguera) con diámetros de Φ6.3mm y Φ12.5mm están diseñadas estrictamente de acuerdo con la figura 6 de IEC60529, y la cámara de prueba puede cumplir completamente el requisito de prueba de las cláusulas 14.2.5 y 14.2.6 de IEC60529:1989 +A1:1999 +A2:2013.

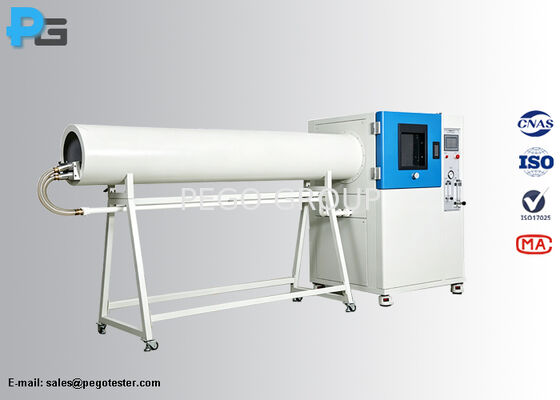

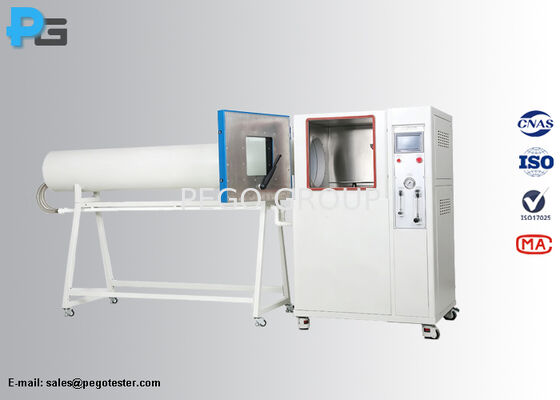

El equipo de prueba de protección contra la entrada de agua IPX5 e IPX6 consta de un túnel de prueba y una cámara de prueba. Las boquillas de prueba se colocan en el túnel de prueba a una distancia de 2.8m del centro del plato giratorio, el plato giratorio está dentro de la cámara de prueba, las boquillas de prueba pueden oscilar hacia arriba y hacia abajo automáticamente para rociar la carcasa desde todas las direcciones practicables. Tanque de agua incorporado y el agua se puede reciclar, la prueba se controla mediante PLC y pantalla táctil, el caudal es de 12.5L/min±5% para la prueba IPX5 y de 100L/min±5% para la prueba IPX6, la presión del agua debe ajustarse para lograr los caudales especificados, la duración de la prueba por metro cuadrado de área de superficie de la carcasa que probablemente se rocíe es de 1 minuto, la duración mínima de la prueba es de 3 minutos.

2. Especificación
