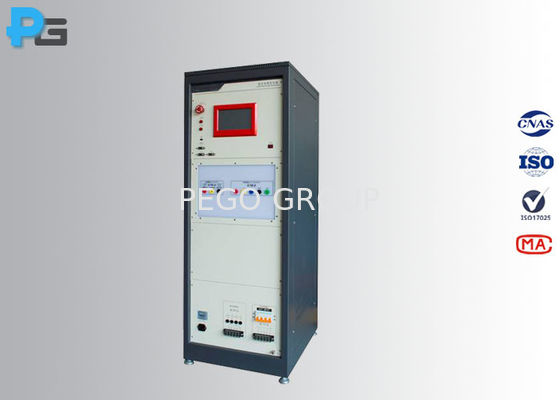

5KV Output IEC61000-4-4 Compliant EFT Generator with 3-Phase CDN for EMC Testing

5KV Output IEC61000-4-4 Compliant EFT Generator with 3-Phase CDN for EMC Testing
5KV Output IEC61000-4-4 Compliant EFT Generator with 3-Phase CDN for EMC Testing

Ampliación de imagen :  5KV Output IEC61000-4-4 Compliant EFT Generator with 3-Phase CDN for EMC Testing

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: PEGO
Certificación: Third-lab Calibration Certificate
Número de modelo: EFT-5K
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Precio: USD5500-USD7000/set
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: 15 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram
Contacto
Descripción detallada del producto
Estándar: IEC61000-4-4 Voltaje de salida: 5 KV
Número de datos: 380V/16A, 380V/30A Garantía: 12 meses
Sistema de control: pantalla táctil plc Envío: Por expreso
poder de trabajo: CA220±10%, 50/60 Hz, 300 W Dimensión: 470 mm (ancho) × 215 mm (alto) × 500 mm (profundidad)

High Performance EMC Test Equipment - 5KV Fast Transient Generator
Product Overview

The EFT-5K series electrical fast transient generators are precision instruments engineered for electromagnetic compatibility (EMC) compliance testing according to the IEC61000-4-4 standard. These robust testers deliver fast transient burst pulses up to 5KV, supporting repetition frequencies from 0.1 to 1200kHz, making them suitable for evaluating the immunity of industrial control systems, household appliances, medical equipment, automotive electronics, and components.

The integrated 3-phase 5-wire coupling and decoupling network (CDN) with 16A or 30A capacity ensures accurate simulation of real-world electrical disturbances in three-phase power systems.

Technical Specifications
Parameter Specification
Model EFT-5K16 / EFT-5K30
Open Circuit Output Voltage 0.25-5kV ±5%
50Ω Load Output Voltage 0.125-2.5kV ±5%
Pulse Waveform 5/50ns (50Ω/1000Ω load)
Rise Time 5ns ±30% (50Ω load)
Impedance 50Ω ±20%
Output Polarity Negative/Positive
Repetition Frequency 0.1-1200.0kHz ±10%
Burst Duration 15ms@2.5/5kHz, 750μs@100kHz, 250μs@300kHz
Burst Period 100-999ms (adjustable)
Coupling Network 3-phase 380V/16A or 30A, 50/60Hz
Coupling Capacitor 33nF ±10%
Power Requirements AC220±10%, 50/60Hz, 300W
Dimensions 470(W)×215(H)×500(D)mm
Weight Approx. 25kg
Key Benefits
Precise Waveform Control

The imported high-power non-inductive resistors ensure stable pulse waveforms with no deformation, delivering accurate test signals that meet IEC61000-4-4 requirements. This precision matters because distorted waveforms can lead to false test results, causing either unnecessary product redesigns or missed compliance issues.

User-Friendly Operation

The 7-inch LCD touch screen interface provides intuitive control with real-time parameter display. Operators can store up to 1000 test configurations, enabling quick recall for repeated test scenarios. The built-in temperature-humidity sensor monitors environmental conditions during testing.

Comprehensive Built-in CDN

The integrated 3-phase 5-wire coupling and decoupling network eliminates the need for external coupling equipment. With freely selectable coupling modes (L1, L2, L3, N, PE), the system adapts to various test configurations without additional hardware modifications.

Applications

The EFT-5K series serves quality assurance laboratories and EMC testing facilities evaluating electronic equipment for regulatory compliance. Typical use cases include:

  • Pre-compliance testing for industrial automation controllers
  • Household appliance certification testing for energy management systems
  • Medical device validation for patient monitoring equipment
  • Automotive component immunity assessment for engine control modules
Why It Works

The generator combines advanced pulse technology with intelligent control systems to deliver reliable, repeatable test results. The self-diagnosis function continuously monitors high-voltage and impulse output status, automatically detecting abnormalities to protect both the instrument and the device under test.

With flexible burst mode options (synchronous or asynchronous) and free phase angle setting from 0-360°, engineers can simulate precise disturbance scenarios without compromising test efficiency.

Product Images
5KV Output IEC61000-4-4 Compliant EFT Generator with 3-Phase CDN for EMC Testing 0 5KV Output IEC61000-4-4 Compliant EFT Generator with 3-Phase CDN for EMC Testing 1
