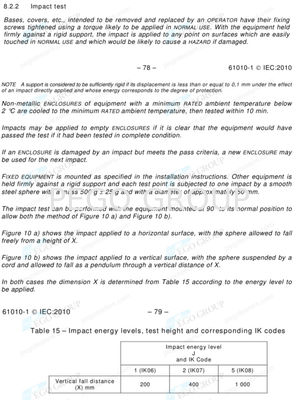

Se aplicará el procedimiento de ensayo de la norma IEC 61010-1 en el punto 8.2.2 Figura 10 Máquina de ensayo de impacto por caída de esferas de acero para equipos eléctricos médicos

Se aplicará el procedimiento de ensayo de la norma IEC 61010-1 en el punto 8.2.2 Figura 10 AceroEsfera- ¿ Qué pasa?Prueba de impactoMáquina para equipos eléctricos médicos

1.Introducción

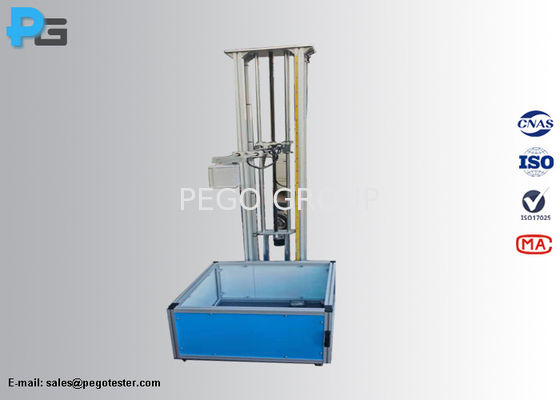

ElEquipo de ensayo de impacto de caída de esferas de aceroestá diseñado y fabricado de acuerdo con los requisitos de la cláusula 8.2 de la norma IEC61010-1 y de la cláusula 15 de la figura 10 de la norma IEC60601-1.3.3, IEC60950-1, punto 4.4.5 y en la figura 4A, IEC60598-1, punto 4.13.4, IEC 62368-1 Apéndice, cláusula T.6 y Figura T.1Las diferentes bolas de acero se pueden configurar de acuerdo con diferentes requisitos estándar.Este probador utiliza el principio de atracción electromagnética para atraer varias bolas de acero, y libera o atrae las bolas de acero de ensayo a través de la liberación o atracción magnética generada por la potencia de encendido y apagado del electromagnético para lograr el impacto de la bola de caída.La bola del péndulo es levantada por una cuerda de acero, y se cuantifica la energía de impacto generada por la diferencia de altura para proporcionar la energía de impacto de la bola de péndulo requerida para el ensayo.La configuración predeterminada del probador de impacto de la bola de caída es una bola de acero de Φ50 mm, y la bola de acero Φ50.8mm requerida por la norma UL es opcional.Por favor, preste atención a engrasarlos para el mantenimiento para evitar el óxido..

2.Estándar

IEC 61010-1 Equipo eléctrico médico - Parte 1: Requisitos generales de seguridad básica y rendimiento esencial Cláusula 8.2. y la figura 10

IEC60601-1:2020 Equipo eléctrico médico - Parte 1: Requisitos generales para la seguridad básica y el rendimiento esencial3.3

IEC60950-1Equipo de tecnología de la información Seguridad Parte 1: Requisitos generales Cláusula 4.4.5 y la figura 4A

IEC 62368-1 Equipo de tecnología de la información y la comunicación de audio/vídeo. Parte 1: Requisitos de seguridad anexo T.6 y figura T.1

IEC60598-1 Iluminaciones Parte 1: Requisitos generales y ensayos Cláusula 4.13.4

3Aplicación

Eldispositivo de ensayo de caída de bolas de aceroSe utiliza principalmente para simular el impacto de caída libre de objetos a cierta altura, con el fin de evaluar el rendimiento de los materiales, productos o estructuras relacionados.

3.1 Pruebas de las prestaciones de los materiales

- Evaluar la dureza del material: Al permitir que la bola de acero caiga sobre la superficie del material de ensayo desde diferentes alturas, observar la deformación, las grietas y otras condiciones del material bajo impacto,y así juzgar la dureza del materialPor ejemplo, en la investigación y el desarrollo de materiales metálicos, se puede comparar la resistencia al impacto de metales con diferentes composiciones o procesos de tratamiento térmico.proporcionando una base para la optimización de los materiales.

- Características de fatiga del material de estudio: Realizar múltiples ensayos de impacto de la bola de acero para simular las cargas de impacto que los materiales pueden soportar durante el uso a largo plazo, analizar la acumulación de daños por fatiga en los materiales,y predecir la vida útil de los materiales en aplicaciones prácticas.

3.2 Inspección de la calidad del producto

- Evaluación del rendimiento de la protección de los envases: Coloque el producto envasado debajo del dispositivo de ensayo y deje caer la bola de acero sobre el embalaje para simular los impactos que el producto puede sufrir durante el transporte y la manipulación.Compruebe si los materiales y la estructura del embalaje pueden proteger eficazmente el producto, con el fin de optimizar el diseño del embalaje y reducir el daño de los productos durante el proceso logístico.

- Pruebas de resistencia a caídas de productos electrónicos: Para productos electrónicos como teléfonos móviles y tabletas, fijarlos en el banco de ensayo y realizar ensayos de caída con bolas de acero para evaluar la tolerancia de la carcasa, pantalla,componentes internosEsto contribuye a mejorar el diseño estructural del producto y a mejorar su fiabilidad y durabilidad.

-Inspección de la resistencia de los productos de vidrio: Para los productos de vidrio, como los recipientes de vidrio y los vidrios de las ventanas de los vehículos, el ensayo de caída de bolas de acero puede detectar su resistencia al impacto.determinar si los productos cumplen las normas de calidad y los requisitos de seguridad, y garantizar la seguridad de los productos durante el uso normal y los posibles impactos accidentales.

3.3 Aplicaciones en el campo de la construcción y la ingeniería

- Pruebas de resistencia a los impactos de las tejas de techo: lanzar la bola de acero sobre los azulejos del techo para simular factores de impacto naturales como granizo, evaluar la resistencia al impacto de los azulejos del techo,y proporcionar una referencia para la selección de los azulejos del techo y el control de calidad, asegurando la impermeabilización y la seguridad estructural de los edificios en condiciones climáticas adversas

- Investigación sobre la resistencia al impacto del hormigón: mediante el ensayo de caída de bolas de acero, estudiar la respuesta mecánica del hormigón bajo cargas de impacto,y proporcionar apoyo de datos para la aplicación de estructuras de hormigón en escenarios de ingeniería donde están sujetos a impactos, tales como proyectos de protección militar y estructuras resistentes a las explosiones.

3.4 En el ámbito de la investigación científica y la enseñanza

- Proporcionar apoyo de datos para la investigación académica: En la investigación de disciplinas como la ciencia de los materiales y la mecánica, el dispositivo de prueba de caída de bolas de acero puede utilizarse para obtener datos de respuesta dinámica de materiales bajo cargas de impacto, como tensión,deformación, y los patrones de deformación, que proporcionan una base experimental para el establecimiento y verificación de las relaciones constitutivas de los materiales, los modelos teóricos de la dinámica de impacto, etc.

- Servir como una herramienta de demostración de enseñanza: Durante el proceso de enseñanza de las especialidades pertinentes, utilizar el dispositivo de prueba de caída de bolas de acero para demostraciones in situ, lo que permite a los estudiantes observar intuitivamente el fenómeno de impacto,comprender los conocimientos pertinentes, como las propiedades mecánicas de los materiales y la dinámica de impacto., y mejorar el interés de los estudiantes por el aprendizaje y su capacidad para comprender el conocimiento teórico.

4.Parámetros

4- Es una cifra.
