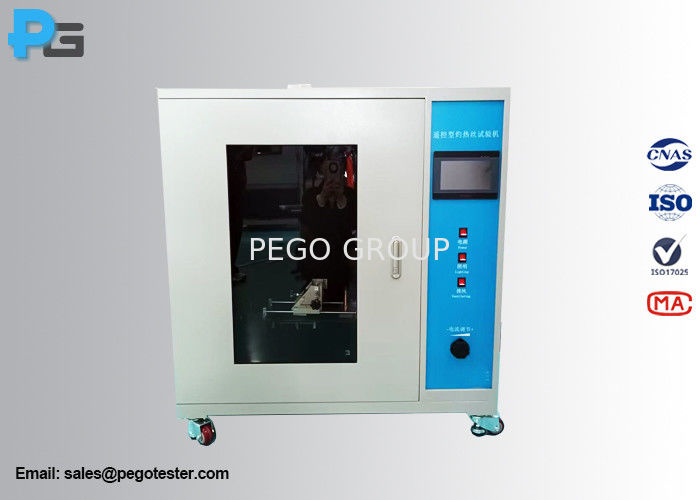

IEC60695-2-10 Aparato de ensayo de alambre brillante para ensayos de inflamabilidad
1. Introducción
El control remotoAparato de ensayo de alambre resplandecienteestá diseñado de acuerdo con los requisitos de la norma IEC 60695-2-10, GB/T 5169.10, CEI 60695-2-11, GB/T 5169.11, CEI 60695-2-12, GB/T 5169.12, CEI 60695-2-13, GB/T 5169.13, IEC 62368-1 Sección 6.3.1, IEC 60598-1 Sección 13.3.2, IEC60335-1 Sección 30.1Se utiliza ampliamente en pruebas de materiales en lámparas, electrodomésticos, equipos de TI / AV y accesorios eléctricos.El equipo utiliza tecnología de simulación para evaluar el riesgo de incendio causado por el esfuerzo térmico en un corto período de tiempo por fuentes de calor como componentes incandescentes o resistencias de sobrecarga.El aparato de prueba de alambre brillante está equipado con una pantalla táctil a color de 7 pulgadas, PLC, motor de accionamiento, alambre brillante, pareja térmica Omega importada, dispositivo de regulación de corriente de alta potencia, tablero de pino, papel,y un mando a distancia de 4 botones.
2. Estándar
- IEC 60695-2-10 Pruebas de riesgo de incendio - Parte 2-10: Métodos de ensayo basados en alambre incandescente/cintillante Aparatos de alambre incandescente y procedimiento de ensayo común
- Ensayos de riesgo de incendio de la IEC 60695-2-11 - Parte 2-11: Métodos de ensayo basados en alambres incandescentes/calientes - Método de ensayo de inflamabilidad de alambres incandescentes para productos finales (GWEPT)
- IEC 60695-2-12 Pruebas de riesgo de incendio - Parte 2-12: Métodos de ensayo basados en alambre incandescente/caliente - Método de ensayo del índice de inflamabilidad de alambre incandescente (GWFI) para materiales
- Ensayos de riesgo de incendio de la IEC 60695-2-13 - Parte 2-13: Métodos de ensayo basados en alambres incandescentes/calientes - Método de ensayo de temperatura de ignición de alambres incandescentes (GWIT) para materiales
- IEC 62368-1:2018 Equipo de tecnología de audio/vídeo, información y comunicación Parte 1: Requisitos de seguridad Cláusula 6.3.1
- IEC 60598-1 Iluminaciones Parte 1: Requisitos generales y ensayo>Cláusula 13.3.2
- IEC 60335-1 Aparatos eléctricos para el hogar y similares Seguridad Parte 1: Requisitos generales Clase 30.1
- IEC 60884-1 Enchufes y tomas de corriente para uso doméstico y similares Parte 1: Requisitos generales Cláusula 28.1.2
- especificación de homologación y ensayo AS/NZS3112 - enchufes y tomas de corriente anexo J4.8.4.1
3¿Qué es la prueba de alambre de luz?
Los ensayos de alambre de luz son ensayos de seguridad eléctrica diseñados para evaluar las propiedades de resistencia a la llama de los materiales plásticos utilizados en dispositivos eléctricos.Su finalidad es proteger contra el riesgo de incendio de partes sobrecalentadas o con energía eléctrica que puedan provocar la inflamación del material plástico.El alambre luminoso simula una pieza sobrecalentada que entra en contacto con materiales plásticos.
GWFI índice de inflamabilidad del alambre incandescente: si la llama de la muestra de ensayo se extingue en un plazo de 30 segundos después de retirar el alambre incandescente, el papel crepe envasado debajo de la muestra no se inflama,y la muestra no se enciendeSi no se cumplen las condiciones anteriores, deberá seleccionar una temperatura más baja para el ensayo.La temperatura máxima que se puede alcanzar por tres experimentos consecutivos más 25k es la temperatura de luz del alambre de encendido.
GWIT temperatura de ignición del alambre incandescente, GWIT es la temperatura más baja a la que el material se encenderá y el tiempo de combustión excederá de 5 s cuando el elemento de calefacción esté en contacto con la muestra.
4. Parámetros
| Fuente de alimentación |
AC 220V / 50Hz, 700W máximo. |
| Sistema de control |
7 pulgadas de pantalla táctil de color + PLC |
| Circuito de alambre brillante |
Diámetro: 4 mm ± 0,04 mm
Material: Ni/Cr (80/20)
|
| Presión en la muestra de ensayo |
0Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes: |
| Volumen de la cámara |
≥ 0,5 m3, fondo negro mate, iluminación ≤ 20Lux, ventilador de escape incorporado, orificio de escape: Φ100mm |
| Profundidad máxima de penetración |
Se aplicará el método de medición de la velocidad. |
| El termopare |
Omega, ¿qué quieres decir?
Diámetro: Φ1 mm tipo K,
Material: tipo K
|
| El temporizador |
Integrado en el PLC
Precisión: ±0,1 segundos
|
| Modo de accionamiento |
Automático, con mando a distancia de 4 botones |
| Dimensión |
Se trata de un sistema de control de las emisiones de gases de escape. |
5Las cifras
