IEC60320-1 Equipo de ensayo de acopladores de aparatos Aparato de ensayo de flexión de cable de alimentación con corriente de salida de 16 A
1. Introducción
Aparato de ensayo de flexión del cable de alimentacióndiseños que cumplan los requisitos de ensayo de la cláusula 22 de la norma IEC60320-1.3, para aplicar el ensayo de flexión al cable de conectores y conectores de enchufe.Velocidad de flexión y tiempos de ensayo. Equipado con transformador de 4KW puede realizar la prueba de flexión para diferentes cables de alimentación con corriente nominal diferente. La abrazadera puede ajustar el centro de oscilación para cumplir con una variedad de requisitos estándar.
2Procedimiento de ensayo de flexión
Las muestras de ensayo con cables planos se montan de modo que el eje principal de la sección sea paralelo al eje de oscilación.Una corriente igual a la corriente nominal de los conectores / conector de enchufe se pasa a través de los conductoresEl elemento oscilante se mueve hacia atrás hacia adelante a través de un ángulo de 90° (45° a cada lado de la vertical).El número de flexiones es 10,000 y la velocidad de flexión es de 60 por minuto.
Durante el ensayo, no se producirá ninguna interrupción de la corriente de ensayo ni ningún cortocircuito entre los conductores.
3Especificación
| Potencia de trabajo |
220V/50Hz, 300W máximo |
| Unidades de control |
Pantalla táctil LCD de 7 pulgadas + PLC |
| Peso de la carga |
5N*2, 10N*2 (llegar a una carga de 5N, 10N, 20N, 10N) |
| Estación de trabajo |
1 (personalizable) |
| Control de la estación |
Cada estación puede actuar de forma independiente, o dos estaciones pueden estar conectadas. |
| Control de encendido y apagado del cable de alimentación |
Supervisión independiente de cada estación |
| Velocidad de oscilación |
0 a 70 r/min |
| Dispositivo de oscilación |
Motor paso a paso |
| Tiempos de ensayo |
0-99999 (preestablecible) |
| Ángulo de oscilación |
450a ambos lados de la línea vertical (900una curva), o cualquier ángulo deseado según diferentes normas |
| Indicador de ángulo |
0 a 3600, de acero inoxidable |
| Válvula de salida (máximo) |
250 V (personalizable) |
| Corriente de salida (máximo) |
El valor de las emisiones de CO2 de los vehículos de las categorías M1 y N2 será el valor de las emisiones de CO2 de los vehículos de las categorías M2 y N3. |
| Potencia de salida (máximo) |
4 kW |
| Normas de referencia |
Se aplicará el método de ensayo de la norma IEC 60320-1
IEC60335-1, punto 25.14 y figura 8
Se aplicará el método de ensayo de la norma IEC 60335-2-14.14
Se aplicarán las siguientes medidas:11.3. 6
Se trata de un sistema de control de las emisiones de gases de escape.
Se aplicará el método de ensayo de la norma AS/NZS3112.13.12.2 y figura 2.2
Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.5, el cuadro 2 y la figura 18
|

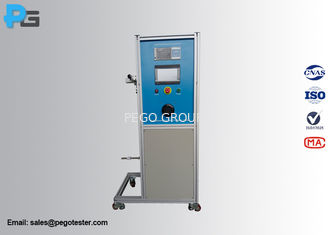

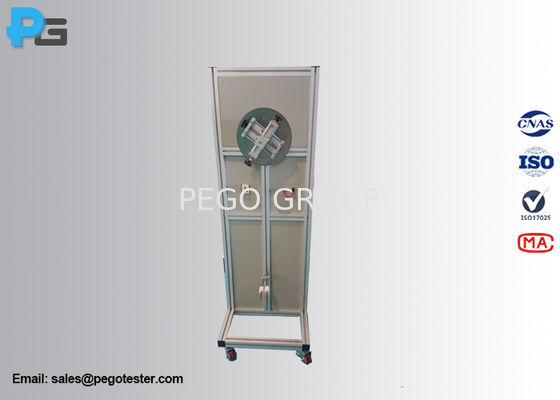

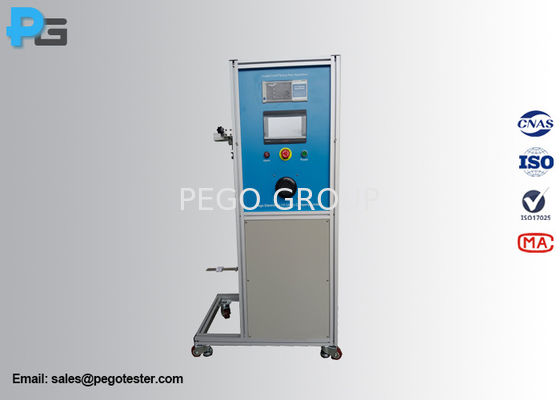

4Las cifras
5. Atención al uso
1) Por favor, preste atención a la seguridad de la fuente de alimentación. Asegúrese de utilizar una fuente de alimentación bien conectada a tierra. Está prohibido desconectar el pin de conexión a tierra para utilizar este dispositivo.
2) Por favor, preste atención a la resistencia a la humedad y al agua, para no afectar a la vida útil del producto.
3) La máquina de ensayo tiene ruedas móviles. Está prohibido empujar la caja rápidamente, para no herir a otros, e incluso puede causar que el equipo se vuelca.
4) Está estrictamente prohibido utilizar esta máquina de ensayo más allá de las normas anteriores.ni está dentro del ámbito de la garantía de calidad legal. Los problemas imprevistos no están dentro del alcance de la responsabilidad de nuestra empresa. Por favor, no abuse o mal uso de este dispositivo. Si tiene alguna pregunta, por favor, póngase en contacto con nuestro personal de posventa a tiempo.
5) Está prohibido modificar o desmontar el equipo de prueba, de lo contrario, cualquier descarga eléctrica o incendio no tendrá nada que ver con nuestra empresa.
6) Durante el uso de este equipo, no existe responsabilidad conjunta, y se prohíbe a los no profesionales operar este equipo.Por favor, póngase en contacto con el servicio de posventa de nuestra empresa tan pronto como sea posible..
