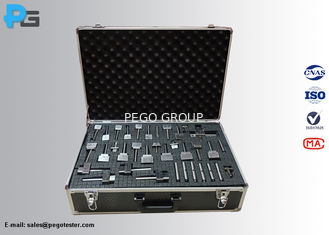

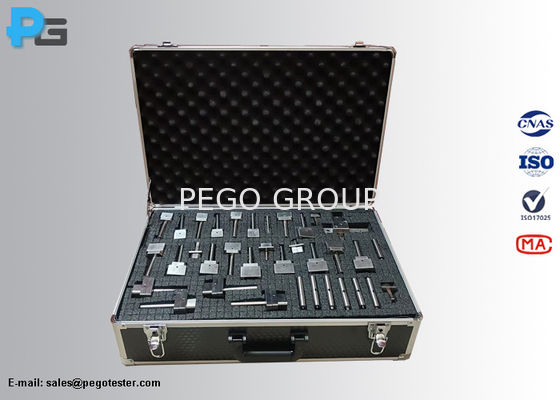

| Estándar |
Número de la figura y nombre del gabarito |
Objetivo del ensayo |
| Se aplicará la norma IEC 60320-3. |
Figura 2 - Go Gauge para los conectores a la hoja estándar C1 |
Para comprobar si el conector C1 puede introducirse completamente en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 3 - Go Gauge para los conectores a la hoja estándar C5 |
Para comprobar si el conector C5 puede introducirse completamente en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 4 - Go Gauge para los conectores a la hoja estándar C7 |
Para verificar si el conector C7 puede introducirse completamente en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 5 - Go Gauge para los conectores de entrada lateral a la hoja estándar C7 |
Para comprobar si el conector C7 puede introducirse completamente en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 6 - Medidor no válido para los conectores de las láminas estándar C1 |
Para comprobar si el conector C1 no puede introducirse en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 7 - Medidor no válido para los conectores de las hojas estándar C1, C5 y C7 |
Para comprobar si los conectores C1, C5 y C7 no pueden introducirse en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 8 - Medidor de no puesta en marcha de los conectores a las hojas estándar C1 y C7 |
Para comprobar si los conectores C1 y C7 no pueden introducirse en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 9 - Cuchillas para comprobar la resistencia a la deformación de la parte delantera de los conectores a la hoja estándar C7 |
En el caso de los conectores 2.5A para equipos de clase II de acuerdo con la hoja estándar C7, deberán ser suficientemente resistentes a la deformación. |
| Se aplicará la norma IEC 60320-3. |
Figura 10 - Medidor de no puesta en marcha de las entradas de los aparatos a las hojas estándar C8, C8A y C8B |
Cuando el medidor se inserte entre las crestas de las entradas C8, C8A y C8B del aparato con una fuerza de 30 n, no deberá tocar el fondo de la entrada. |
| Se aplicará la norma IEC 60320-3. |
Figura 11 - Medidor de desplazamiento para los conectores a la hoja estándar C9 |
Para comprobar si el conector C9 puede introducirse completamente en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 12 - Medidor no válido para los conectores a la hoja estándar C9 |
Para comprobar si el conector C9 no puede introducirse en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 13 - Go Gauge para las entradas de los aparatos a las hojas estándar C10 |
Para comprobar si el medidor puede introducirse completamente en la entrada del aparato C10 con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 14 - Go Gauge para los conectores a la hoja estándar C13 |
Para comprobar si el conector C13 puede introducirse completamente en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 15 - Medidor no válido para los conectores de las hojas normalizadas C13 y C17 |
Para comprobar si los conectores C13 y C17 no pueden introducirse en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 16 - Go Gauge para las entradas de los aparatos a las hojas estándar C14, C16 y C18 |
Para comprobar si el medidor puede introducirse completamente en las entradas de los aparatos C14, C16 y C18 con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 17 - Go Gauge para los conectores a la hoja estándar C15 |
Para comprobar si el conector C15 puede introducirse completamente en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 18 - Go Gauge para los conectores a la hoja estándar C17 |
Para comprobar si el conector C17 puede introducirse completamente en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 19 - Go Gauge para los conectores a la hoja estándar C19 |
Para comprobar si el conector C19 puede introducirse completamente en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 20 - Go Gauge para las entradas de los aparatos a las hojas estándar C20 y C24 |
Para comprobar si el medidor puede introducirse completamente en las entradas de los aparatos C20 y C24 con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 21 - Go Gauge para los conectores a la hoja estándar C21 |
Para comprobar si el conector C21 puede introducirse completamente en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 22 - Go Gauge para las entradas de los aparatos a la hoja estándar C22 |
Para comprobar si el medidor puede introducirse completamente en las entradas de los aparatos C22 con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 23 - Go Gauge para los conectores a la hoja estándar C23 |
Para comprobar si el medidor puede introducirse completamente en las entradas del aparato C23 con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 24 - Medidor no válido para los conectores de las hojas estándar C13, C15 y C17 |
Para comprobar si los conectores C13, C15 y C7 no pueden introducirse en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 25 - Go Gauge para los conectores a la hoja estándar C15A |
Para comprobar si el conector C15A puede introducirse completamente en el medidor con una fuerza no superior a 60N |
| Se aplicará la norma IEC 60320-3. |
Figura 26 - Go Gauge para las entradas de los aparatos a la hoja estándar C16A |
Para comprobar si el conector C16A puede introducirse completamente en el medidor con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 27 - Transformación de las tomas de salida de los aparatos en la hoja estándar F |
Para comprobar si el medidor puede introducirse completamente en la entrada del aparato F con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 28 - Transformación de las tomas de salida de los aparatos en la hoja estándar H |
Para comprobar si el medidor puede introducirse completamente en la entrada del aparato H con una fuerza no superior a 60N |
| Se aplicará la norma IEC 60320-3. |
Figura 29 - Transmisión de las tomas de los aparatos a la hoja estándar J |
Para comprobar si el medidor puede introducirse completamente en la entrada de entrada del aparato J con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 30 - Transformación de las tomas de salida de los aparatos en la hoja estándar L |
Para comprobar si el medidor puede introducirse completamente en la entrada de entrada L del aparato con una fuerza no superior a 60 N |
| Se aplicará la norma IEC 60320-3. |
Figura 31 - Medidores para el punto de control del primer contacto (0.2A) |
Se aplicará al orificio de entrada de cada punto de contacto del conector el medidor adecuado con una fuerza no superior a 5 N. Cuando el medidor esté completamente insertado,el alfiler más largo del medidor (medidor de contacto) deberá hacer contacto y el alfiler más corto (sin medidor de contacto) no deberá hacer contacto.. |
| Figura 31 - Medidores para el punto de control del primer contacto (2.5A) |
| Figura 31 - Medidores para el punto de control de primer contacto (6A) |
| Figura 31 - Medidores para el punto de control de primer contacto (10A) |
| Figura 31 - Medidores para el punto de control del primer contacto (16A-E) |
| Figura 31 - Medidores para el punto de control del primer contacto (16A-L) |
