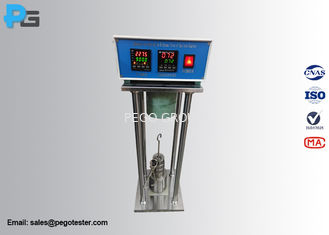

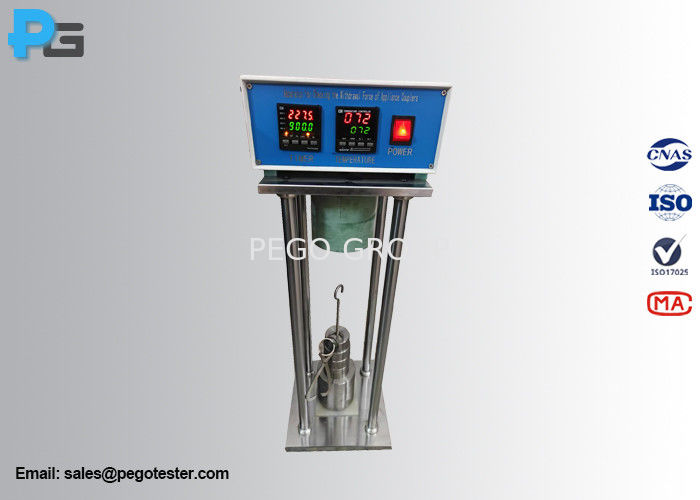

IEC60320-1 Equipo de ensayo de la fuerza de tracción máxima y mínima de los acopladores de los aparatos

1. Introducción

ElEquipo de ensayo de la fuerza de tracción de los acopladores de los aparatosestá diseñado de acuerdo con la figura 3 y la figura 4 de la norma IEC60320-1 y la cláusula 16, para verificar la fuerza máxima y mínima de tracción de la toma de corriente del conector/aparato.La fuerza mínima de tracción se comprueba insertando el medidor de pernos de ensayo en cada conector/salidas individuales del dispositivo.El equipo está compuesto por un gabinete de control, una placa de montaje, un dispositivo de calefacción, una toma de entrada/conector de enchufe, un gancho de masa, una masa complementaria y una masa principal.La altura del marco del dispositivo es de 550 mmLos gajes de conexión de entrada/vínculo del aparato están hechos de acero endurecido con una rugosidad no superior a 0,8 mm.

Fuerza máxima de tracción: se aplicará la fuerza máxima de tracción especificada en la norma (fuerza total de la masa principal, la masa complementaria, el gancho,y las entradas/conectores del dispositivo), el conector/salidas del aparato no permanecerán en el conector de entrada/contenedor del aparato.

* Para ensayos de los acopladores de los aparatos en condiciones de calor o muy caliente,La función de calefacción debe encenderse y el ensayo de la fuerza de tracción máxima debe iniciarse una vez alcanzada la temperatura especificada..

Fuerza mínima de extracción: la muestra se mantiene en la mano, and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet, el medidor no debe caer del conjunto de contacto en un plazo de 3 segundos.

2. Parámetros

Cuadro 5 - Fuerzas máximas y mínimas de retirada

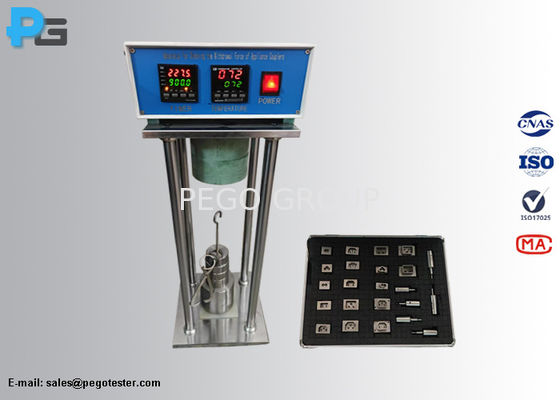

3Imagen de los medidores de varios pines y de un solo pines

4. La composición del dispositivo de ensayo de fuerza de tracción

El dispositivo de ensayo de la fuerza de tracción consta de un marco, un gabinete de control, una placa de montaje, un dispositivo de calefacción, un conector de entrada/conexón del aparato (máximo de calibre de varios pines y calibre de un solo pines), una pinza,masa complementaria y masa principalEl marco es de acero mate, la masa suplementaria. And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristicEl conector de entrada/venda del aparato (medidores de varios pines) y los medidores de un solo pines se pueden personalizar según la hoja estándar deconector/salidas del aparato.
