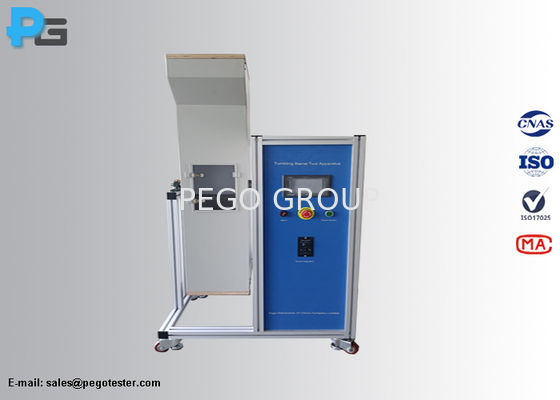

IEC60320-1 Barril giratorio de ensayo de caída libre con velocidad de rotación de 5 r/m para ensayo de conector y conector de enchufe

1. Introducción

ElPrueba de caída libre del barril giratorioestá diseñado de acuerdo con la norma IEC60068-2-31, cláusula 5.3/figura A.1, IEC60320-1, punto 23.2, IEC60598-1, punto 4.13.5El ensayo de caída libre consiste en comprobar la resistencia mecánica de los aparatos eléctricos, tales como enchufes, tomas de corriente, conectores y conectores de enchufes.La muestra se colocará en el barril de caída y se someterá al número prescrito de caídas.El panel de operación está equipado con un botón de parada de emergencia, que es conveniente para detener la prueba en cualquier momento.

Para ensayar los conectores y los conectores de enchufe, la muestra de ensayo se someterá a 500 o 100 ensayos de caída libre repetidos.las muestras de ensayo no deberán presentar daños y ninguna parte deberá haberse desprendido o aflojado que pueda afectar a la seguridad eléctrica..

2Especificación

3. Interfaz

4Atención al uso.

1) La toma de corriente debe estar conectada a tierra de manera fiable.Compruebe que el enchufe de acceso esté conectado a tierra de forma fiable antes de utilizar este dispositivo de ensayo..

2) Este equipo de ensayo tiene un riesgo de lesión mecánica.incluidos los materiales y equipos de ensayoLos frenos de rodillo de este equipo deberán estar bloqueados cuando no se muevan.

3) La posición del cañón giratorio sólo puede ajustarse por el motor, está prohibido girar el cañón giratorio por la fuerza,de lo contrario puede dañar directa y permanentemente la caja de cambios de transmisión., y los daños resultantes no están cubiertos por la garantía.

4) Cuando el equipo de ensayo no esté en uso, asegúrese de desconectar el suministro eléctrico y desconectar el enchufe del enchufe para evitar dañar el equipo o causar el riesgo de descarga eléctrica.

5) Mantenga en un ambiente ventilado y seco cuando no esté en uso.
