Equipo de ensayo de resistencia a chorros de agua IEC 60529 para ensayos IPX5 e IPX6
1. Introducción
Equipo de ensayo de resistencia al chorro de agua de las boquillas de chorro IPX5 e IPX6 diseñado de acuerdo con la cláusula 14 de la norma IEC60529.2.5 y 14.2.6Las boquillas de chorro también se llaman boquillas de manguera. Prueba impermeable simula la condición de chorros de agua y chorros de agua poderosos, que se aplica principalmente a productos electrónicos, luminarias,componentes eléctricosEl ensayo de impermeabilidad puede ayudar a juzgar el rendimiento de los productos y constituir la base para el diseño, la mejora y la inspección.

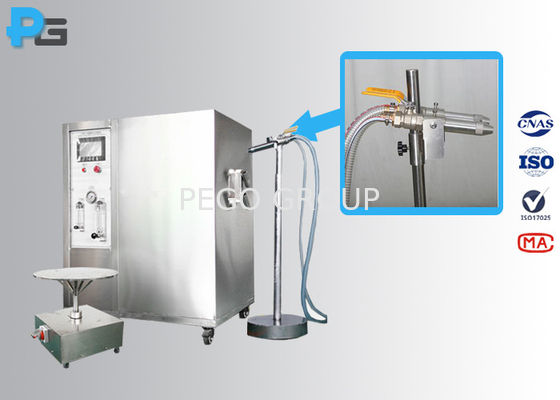

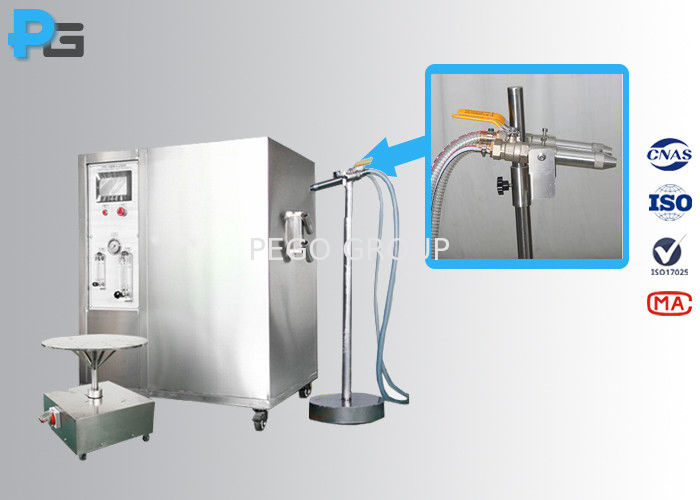

Se trata de un equipo de tipo abierto, que no tiene límite de tamaño y peso para el dispositivo en prueba.5 mm) y soporte de la boquillaUn depósito de agua de 550L está construido en la caja de control.

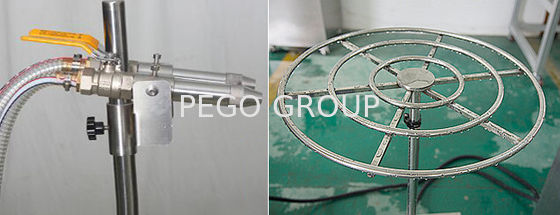

La boquilla de la manguera de chorro con diámetro interno de 6,3 mm es para pruebas a prueba de chorro IPX5, el caudal de agua es de 12,5L/min y el tiempo de prueba es de 1min/m2y al menos 3 minutos. La distancia de prueba es de 2,5 a 3 metros.
La boquilla de la manguera de chorro con diámetro interno de 12,5 mm es para pruebas a prueba de chorro IPX6, el caudal de agua es de 100L/min y el tiempo de prueba es de 1min/m2La distancia de prueba es de 2,5 a 3 m.
2Especificación
| Modelo |
Se aplicará el siguiente procedimiento: |
| Sistema de control |
Pantalla táctil de 7 pulgadas + PLC de Panasonic |
| Tamaño exterior |
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable.
Se trata de un tipo de equipo que se utiliza para la fabricación de discos.
|
| Contenedor de agua |
550L, 800*600*1145 (mm), fabricado con acero inoxidable SUS304 |
| Diámetro de apertura de la boquilla IPX5 |
6.3 mm |
| Diámetro de apertura de la boquilla IPX6 |
12.5 mm |
| La velocidad de entrega para IPX5 (L/min) |
12.5 ± 0.625 |
| Tasa de entrega para IPX6 (L/min) |
100 ± 5 |
| Presión del agua (Mpa) |
Según el requisito estándar |
| Control del medidor de caudal |
Control manual |
| Distancia de la muestra |
2.5 ~ 3 m (control manual) |
| Modo fijo de la boquilla |
De mano |
| Diámetro del tocadiscos |
Φ600 mm |
| Potencia del tocadiscos |
Accesorios para el transporte de vehículos |
| El material |
Acero inoxidable SUS304 |
| Protección |
Fugas eléctricas, hidropenia, cortocircuito |
| Potencia de trabajo |
AC 380V/ 50Hz, 3KW (3 alambre de fase 4 + alambre de tierra de protección) |
| Condiciones de trabajo |
5°C a 35°C (temperatura), ≤ 85% (R.H.), 86 kPa a 106 kPa (presión) |
| Fuente de agua |
1) El usuario debe configurar una fuente de agua para el equipo en el sitio de instalación, con una presión de agua no inferior a 0,2Mpa, e instalar un grifo de 4/8 pulgadas.
2) El grifo no está a más de 2 metros del equipo
|
| Requisitos para el emplazamiento |
El suelo es nivelado, el drenaje no está obstruido, el suelo y las paredes están impermeables, y el suelo de drenaje o zanja de drenaje está establecido |
| Requisito para el interruptor de alimentación |
1) El usuario debe configurar el interruptor de aire de protección contra fugas de la capacidad correspondiente para el equipo en el sitio de instalación.y este interruptor debe ser independiente para el uso del equipo
2) Está prohibido el uso de interruptores de cuchillo o tomas de corriente
3) El interruptor de aire de protección contra fugas no está a más de 2 metros del equipo
|
3Preguntas frecuentes
1) ¿Podemos personalizar la capacidad de carga de la plataforma giratoria?
Pego: Sí, el tocadiscos regular puede soportar las muestras con un peso inferior a 50 kg, pero apoyamos el servicio de personalización.
3) ¿Qué tipo de agua se puede utilizar?
Pego: Agua dulce, sin embargo, el agua de prueba puede ser diferente dependiendo de las normas del producto y los propósitos del ensayo.Se recomienda el agua de pureza con antelación, esto reducirá el riesgo de obstrucción de la boquilla.Pero en la práctica, el agua del grifo se utiliza como máximo, el equipo configura 2 filtros de agua.
¿Se puede reciclar el agua?
No, este es un equipo de tipo abierto, el agua no se puede reciclar, pero tenemos el equipo de cámara como opción.
6) ¿Proporcionará el servicio de instalación in situ?
Pego: En realidad, el equipo no necesitará servicio de instalación en el sitio.
7) ¿Cuál es el período de garantía? y ¿cómo podemos obtener el servicio postventa?
Pego: El período de garantía es de 12 meses desde que el usuario recibe los bienes.Los clientes recibirán una respuesta dentro de las 24 horas del día hábil después de informar el problemaEn nuestra experiencia, la mayoría de los problemas pueden ser eliminados con la guía de nuestro ingeniero, sólo una pequeña parte de los problemas son causados por la falla de las piezas,Eso es porque usamos los componentes de marcaSi las piezas están dañadas, enviaremos una nueva para reemplazar, las nuevas piezas serán cargadas de forma gratuita dentro del período de garantía.Y también nuestro equipo Eigneer le enseñará cómo reemplazar las partes dañadas.
