Equipo de ensayo de tubos oscilantes de agua con salpicaduras para ensayo IPX4
1. Introducción
El tubo oscilante está diseñado de acuerdo con la figura 4, punto 14, de la norma IEC 60529.2.3 y 14.2.4, se aplica para verificar la protección contra la fumigación (IPX3) y la salpicadura de agua (IPX4), y se utiliza ampliamente en las industrias de electrónica, luminarias, componentes eléctricos, piezas de automóviles, etc.

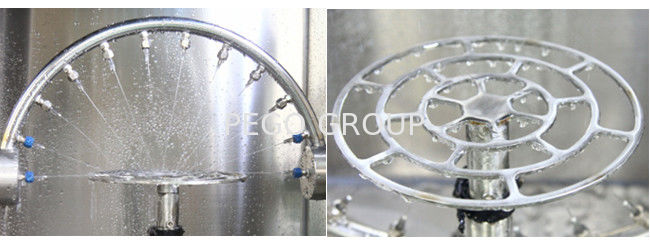

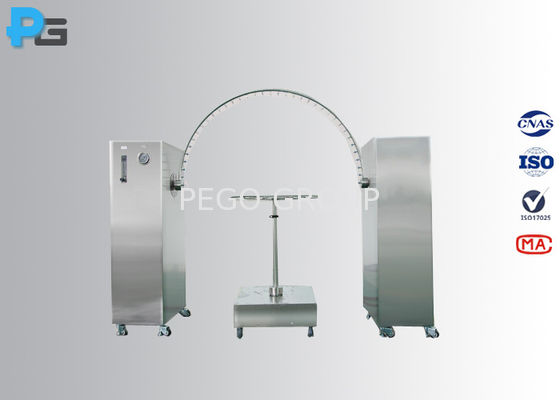

El equipo de ensayo de impermeabilidad IPX3 e IPX4 está compuesto por tubos oscilantes (R200 a R1600), plato giratorio, tanque de agua, unidades de control (pantalla táctil + PLC), medidor de caudal, etc.El tubo oscilante está hecho de acero inoxidable SUS304Para el ensayo IPX3, el tubo oscilante tiene agujeros de pulverización sobre un arco de 600a ambos lados del punto central (los otros orificios están bloqueados), el caudal total se ajusta según el requisito estándar, el recinto a ensayar se coloca en el punto central del semicírculo,el tubo se hace oscilar a través de un ángulo de 1200, 600en ambos lados de la vertical, el tiempo para una oscilación completa (2*1200Para el ensayo IPX4, el tubo oscilante tiene agujeros de pulverización en todo el 180° del semicírculo.el caudal total se ajusta según el requisito estándarEl tubo se hace oscilar a través de un ángulo de casi0, 1800en ambos lados de la vertical, y el tiempo para una oscilación completa (2*3600La duración del ensayo es de 10 minutos.
2Especificación
| Modelo |
Se aplican las siguientes medidas: |
| Radio del tubo |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Tamaño exterior (L*W*H, m) |
4 por 3.2 por 2.8 |
3.6 por 3 por 2.6 |
3.2 por 2.4 por 2.4 |
2.8 por 2.2 por 2.2 |
2.4*1.8*2 |
2 por 1, 4 por 1.8 |
/ |
/ |
| Velocidad de entrega (L/min) |
0 ~ 10 |
0 ~ 10 |
0 ~ 6 |
0 ~ 6 |
0 ~ 4 |
0 ~ 3 |
/ |
/ |
| Diámetro del tocadiscos (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Altura del tocadiscos (mm) |
1750 ~ 2350 |
1750 ~ 2350 |
1350~1950 |
1350~1950 |
950 a 1550 |
550 ~ 1000 |
/ |
/ |
| Apertura de las boquillas (mm) |
0.4 |
| Ángulo del tubo |
1200(IPX3), 3600(IPX4) o definido por el usuario |
| Velocidad de rotación del tubo |
4s para 2*1200, 12 para 2*3600o definido por el usuario |
| Material del tubo |
Acero inoxidable SUS304 |
| Velocidad de rotación del tocadiscos |
1 a 5 r/min |
| Protección |
Fugas eléctricas, hidropenia, cortocircuito |
| Potencia de trabajo |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. |
| Fuente de agua |
1) El usuario debe configurar una fuente de agua para el equipo en el sitio de instalación, con una presión de agua no inferior a 0,2Mpa, e instalar un grifo de 4/8 pulgadas.
2) El grifo no está a más de 2 metros del equipo
|
3Preguntas frecuentes
1) ¿Puede el equipo adaptar todos los tubos oscilantes?
Sí, es cierto.
2) ¿Podemos personalizar la capacidad de carga de la plataforma giratoria?
Pego: Sí, el tocadiscos regular puede soportar las muestras con un peso inferior a 50 kg, pero apoyamos el servicio de personalización.
3) ¿Qué tipo de agua se puede utilizar?
Pego: Agua dulce, sin embargo, el agua de prueba puede ser diferente dependiendo de las normas del producto y los propósitos del ensayo.Se recomienda el agua de pureza con antelación, esto reducirá el riesgo de obstrucción de la boquilla.Pero en la práctica, el agua del grifo se utiliza como máximo, el equipo configura 2 filtros de agua.
4) ¿Qué debemos hacer si la aguja está obstruida?
Pego: las agujas azules se pueden reemplazar fácilmente, solo saca la aguja y reemplaza una nueva. Se enviarán 100 agujas de repuesto con la mercancía.
5) ¿Se puede reciclar el agua?
No, este es un equipo de tipo abierto, el agua no se puede reciclar, pero tenemos el equipo de cámara como opción.
6) ¿Proporcionará el servicio de instalación in situ?
Pego: En realidad, el equipo no necesitará servicio de instalación en el sitio.
7) ¿Cuál es el período de garantía? y ¿cómo podemos obtener el servicio postventa?
Pego: El período de garantía es de 12 meses desde que el usuario recibe los bienes.Los clientes recibirán una respuesta dentro de las 24 horas del día hábil después de informar el problemaEn nuestra experiencia, la mayoría de los problemas pueden ser eliminados con la guía de nuestro ingeniero, sólo una pequeña parte de los problemas son causados por la falla de las piezas,Eso es porque usamos los componentes de marcaSi las piezas están dañadas, enviaremos una nueva para reemplazar, las nuevas piezas serán cargadas de forma gratuita dentro del período de garantía.Y también nuestro equipo Eigneer le enseñará cómo reemplazar las partes dañadas.
