Equipo IEC60529 de ensayo de boquillas de pulverización para ensayos IPX3 e IPX4
1. Introducción

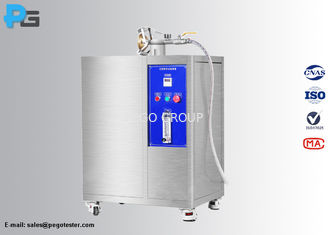

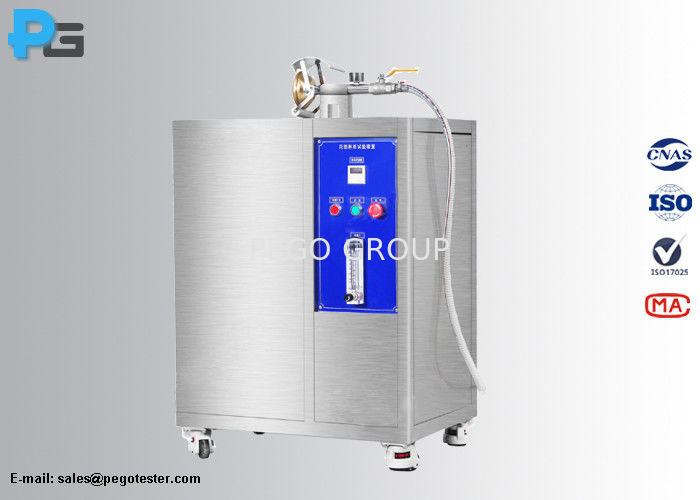

El equipo de ensayo de la boquilla de pulverización IPX3/4 puede cumplir el requisito de las cláusulas 14 de la norma IEC60529.2.3 y 14.2.4 y en la figura 5, se aplica para verificar la protección contra el agua de pulverización (IPX3) y el agua de salpicaduras (IPX4) de una muestra de gran tamaño.Tanque de agua y caja de controlEste equipo es para simular las condiciones de lluvia para comprobar el rendimiento físico de luminarias exteriores, electrodomésticos, piezas de automóviles, etc.

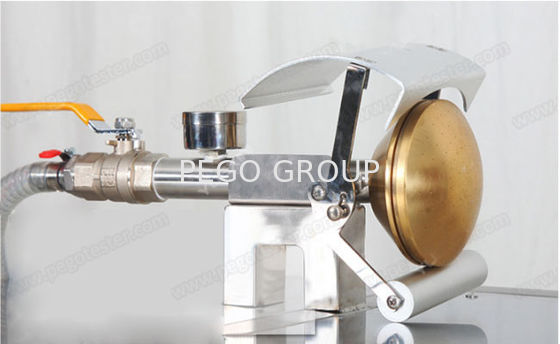

El dispositivo portátil de la boquilla de pulverización está diseñado de acuerdo con la figura 5 de la norma IEC 60529. Se aplica para verificar la protección contra el agua de pulverización (IPX3) y el agua de salpicaduras (IPX4) para muestras de gran tamaño..El dispositivo portátil está compuesto por una boquilla de pulverización, un escudo móvil, un contrapeso, una manguera y un manómetro.2 círculos interiores de 12 agujeros en 300Pitch, 4 círculos exteriores de 24 agujeros en 150El escudo móvil está hecho de aluminio, el escudo contrabalanceado está en su lugar para el ensayo IPX3, la presión del agua se ajusta para dar la velocidad de entrega especificada,la presión para lograr esta velocidad de entrega estará en el rango de 50 kPa a 150 kPa, y debe mantenerse constante durante el ensayo, la duración del ensayo es de 1 min/m2de la superficie calculada del recinto y con una duración mínima de 5 min. Para el ensayo IPX4,Se extrae el escudo contrabalanceado de la boquilla de rociado y se rocía el recinto desde todas las direcciones posibles., la velocidad de flujo de agua y el tiempo de pulverización por unidad de superficie son los mismos que en el ensayo IPX3.
2. Características
● Para pruebas IPX3 y IPX4.
● La boquilla de pulverización está procesada por tecnología CNC, la cabeza está hecha de latón puro y la superficie está pulida en espejo.y las demás partes están hechas de acero inoxidable SUS304.
● La superficie de la cabeza de la boquilla está cubierta con un revestimiento antirruda, que puede evitar que la marca de agua en la superficie de la boquilla produzca pátina y afecte su aspecto.
● La boquilla tiene 121 agujeros de 0,5 mm de diámetro (1 agujero en el centro, 2 círculos interiores de 12 agujeros en 300Pitch, 4 círculos exteriores de 24 agujeros en 150La temperatura de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie.
● La caja de control incluye temporizador, botón de interruptor de alimentación, botón de parada de emergencia, botón de arranque y medidor de flujo.
3Especificación
| Modelo |
Se aplican las siguientes medidas: |
| Tamaño exterior (L*W*H) |
Se aplicará el método de comprobación de la velocidad.
Se aplicarán las siguientes medidas:
|
| Diámetro de la boquilla de pulverización |
102,0 mm |
| Número de agujeros |
121 |
| Diámetro del agujero |
F0,5 mm |
| Posición de los agujeros |
1 agujero en el centro
2 círculos interiores de 12 agujeros en 300el tono
4 círculos exteriores de 24 agujeros en 150el tono
|
| Diámetro exterior de la entrada de agua |
F16 mm |
| Diámetro exterior de la tubería de agua |
F 28 mm |
| Tasa de flujo |
10 L/min±5% |
| Método de ajuste del caudalímetro |
Ajuste manual |
| Intervalo de presión del agua |
50-150 Kpa |
| Display del medidor de caudal |
Medidor de caudal de vidrio |
| Capacidad del depósito de agua |
- No más de 150 litros |
| Potencia de trabajo |
Las demás: |
| Fuente de agua |
1) El usuario debe configurar una fuente de agua para el equipo en el sitio de instalación, con una presión de agua no inferior a 0,2Mpa, e instalar un grifo de 4/8 pulgadas.
2) El grifo no está a más de 2 metros del equipo
|
| Requisitos para el emplazamiento |
El suelo es nivelado, el drenaje no está obstruido, el suelo y las paredes están impermeables, y el suelo de drenaje o zanja de drenaje está establecido |
4Preguntas frecuentes
1) ¿Qué tipo de agua se puede utilizar?
Pego: Se recomienda el agua de pureza con anterioridad, el agua del grifo, el agua dulce u otra agua se puede usar según los diferentes requisitos estándar.
2) ¿Se puede reciclar el agua?
No, este es un equipo de tipo abierto, el agua no se puede reciclar, pero tenemos el equipo de cámara como opción.
3) ¿Proporcionará el servicio de instalación en el sitio?
Pego: En realidad, el equipo no necesitará servicio de instalación en el sitio.
4) ¿Cuál es el período de garantía? y ¿cómo podemos obtener el servicio postventa?
Pego: El período de garantía es de 12 meses desde que el usuario recibe los bienes.Los clientes recibirán una respuesta dentro de las 24 horas del día hábil después de informar el problemaEn nuestra experiencia, la mayoría de los problemas pueden ser eliminados con la guía de nuestro ingeniero, sólo una pequeña parte de los problemas son causados por la falla de las piezas,Eso es porque usamos los componentes de marcaSi las piezas están dañadas, enviaremos una nueva para reemplazar, las nuevas piezas serán cargadas de forma gratuita dentro del período de garantía.Y también nuestro equipo Eigneer le enseñará cómo reemplazar las partes dañadas.
