IEC60884-1 Figura 27 y Figura 42 Aparato de ensayo de impacto a baja temperatura para ensayo de los propios aislantes de pines, enchufes

IEC60884-1 Figura 27 y Figura 42 Aparato de ensayo de impacto a baja temperatura para ensayo de los tubos aislantes de los pines, los enchufes y las tomas de corriente

1Introducción:

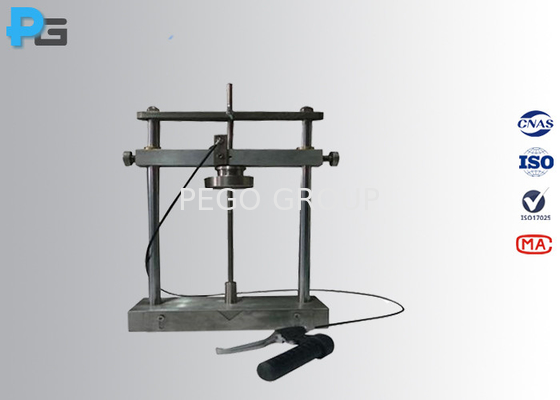

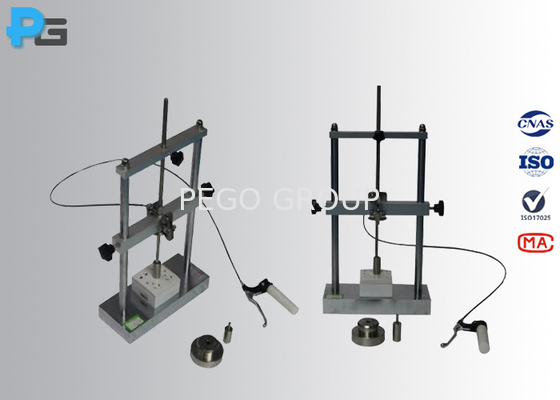

El aparato de ensayo de impacto a baja temperatura está diseñado de acuerdo con la cláusula 24.4/figura 27 de la norma IEC 60884-1 y la cláusula 30.4/figura 42 de la cláusula 8 de la norma IEC 60811-1-4.5, VDE0620, GB2951.4, GB2099.1 cláusula 24.4 y 30.4 figura 27 y figura 42 y etc.El aparato para el ensayo de impacto a baja temperatura debe funcionar con cámara de baja temperatura y debe colocarse sobre una almohadilla de goma esponja de 40 mm de espesor..

Este aparato se utiliza para realizar un ensayo de choque desde una altura de 100 mm con un peso de caída de 100 g o 1000 g sobre mangas aislantes de pines.los enchufes y tomacorrientes a baja temperatura para cumplir los requisitos de ensayo de los puntos 24 de la norma IEC 60884-1.4 y 30.4, después del ensayo, no deberán observarse grietas en las fundas aislantes con una visión normal o corregida sin aumento adicional, y no deberán aparecer daños en la muestra.

El aparato también puede realizar un ensayo de impacto de 100 mm sobre cables de alimentación, cables flexibles y cables con aislamiento de PVC y envolturas a baja temperatura.la masa del peso en caída está determinada por el diámetro total del cable (véase el cuadro 1 y el cuadro 2), el ensayo puede cumplir los requisitos de ensayo de la cláusula 8.5 de la norma IEC60811-1-4 y la figura 1.no se podrán observar grietas en las envolturas aislantes con visión normal o corregida sin aumento adicional.

2Especificación:
