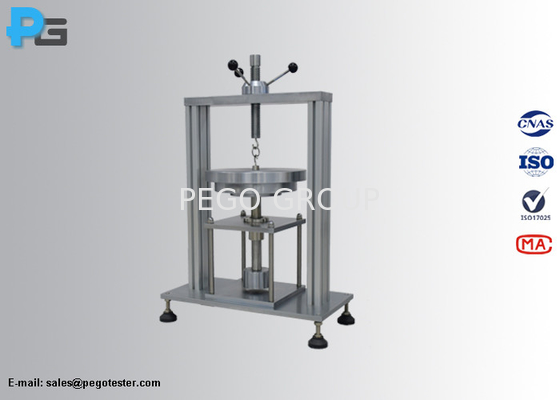

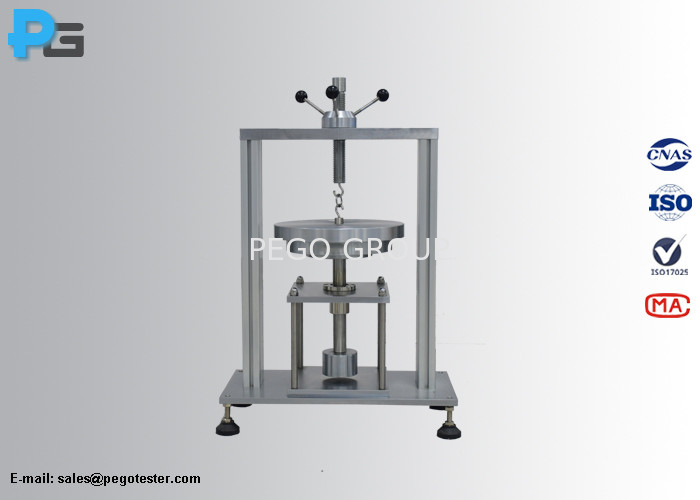

IEC 60884-1 Figura 8 Aparato de ensayo de compresión de enchufe y toma de corriente

IEC 60884-1 Figura 8 Aparato de ensayo de compresión de enchufe y toma de corriente para comprobar la resistencia mecánica de enchufe y toma de corriente

1. Introducción

El aparato de ensayo de compresión está diseñado para cumplir los requisitos de ensayo de la norma IEC 60884-1, punto 24.5, para comprobar la resistencia mecánica de las tomas de corriente y los enchufes.y se aplica una fuerza de 300 N durante 1 min.Después, colocar la muestra en la posición b) y volver a someterla a la fuerza de 300 N durante 1 minuto.Se sacará la muestra del aparato de ensayo y, al cabo de 15 minutos, no deberá presentar daños en el sentido de la presente norma..

El aparato de ensayo de compresión también puede cumplir los requisitos de ensayo de los puntos 10.1 de la norma EC60884-1 y 13 de la norma EN50075.1La muestra de enchufe o toma de corriente portátil se presiona entre dos superficies planas con una fuerza de 150 N durante 5 min, la muestra se comprueba 15 min después de la extracción de la fuerza,no deberá presentar una deformación que provoque una alteración indebida de las dimensiones indicadas en las fichas normalizadas pertinentes que garanticen la seguridad.

2Especificación
