IEC 60884-1 Figura 41 Aparato para ensayo de presión a altas temperaturas para ensayo de mangas aislantes de pines

IEC 60884-1 Figura 41 Aparato para ensayo de presión a altas temperaturas para ensayo de mangas aislantes de pines

1. Introducción

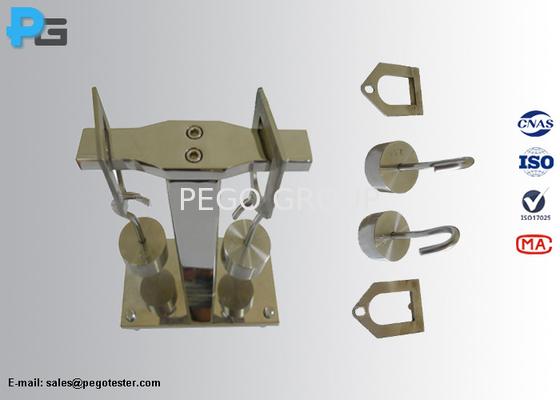

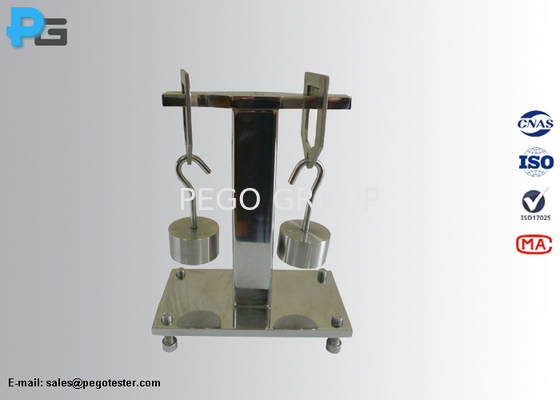

El aparato de ensayo a presión a alta temperatura se ajusta a la norma de la IEC 60884-1, punto 30.1, figura 41, punto 20 de la IEC 60598-2-20.15, EN60811-3-1 y GB2099.1-2008 cláusula 30.1, figura 41 etc. It’s used to the high temperature resistance test of the material of pin-insulating sleeves which occurred in conditions approaching bad connection conditions and at low temperatures in particular conditions of serviceEl aparato está compuesto por el soporte de ensayo de dureza, una hoja redonda, una hoja rectangular y un peso de carga.el aparato con la muestra se mantiene durante 2 horas en un gabinete de calefacción a una temperatura de 200±5°C, la muestra se retira del aparato en un plazo de 10 segundos y se enfría mediante inmersión en agua fría,se mide el grosor del aislamiento que queda en el punto de impresión y no debe haberse reducido en más del 50% de su valor original medido al comienzo del ensayo;.

2. Parámetros
