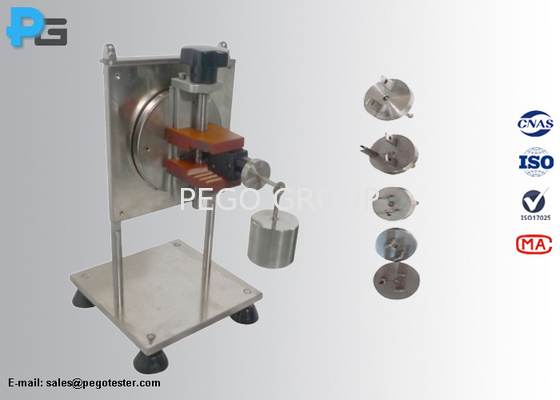

IEC 60884-1 Figura 13 Dispositivo para comprobar la resistencia de la toma de corriente a la tensión lateral

IEC 60884-1 Figura 13 Dispositivo para comprobar la resistencia de la toma de corriente a la tensión lateral

1. Introducción

El aparato de ensayo de tensión lateral se utiliza para comprobar la resistencia a la tensión lateral de la toma de corriente de acuerdo con la norma IEC60884-1, punto 13.14 / figura 13 y VDE0620, It is apply to test whether the socket-outlets having rating up to and including 16A and 250V will cause any damage in the standard sense when they are subjected to lateral stress by an appliance that is inserted into the socket.

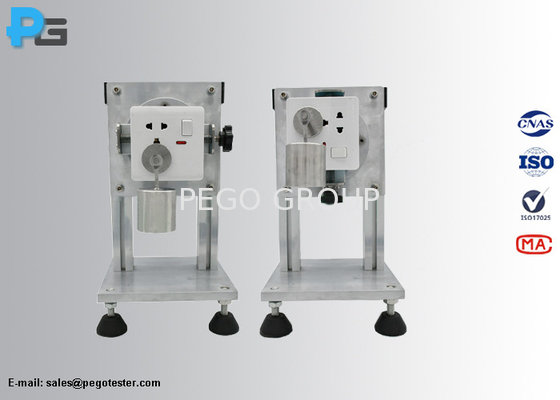

Cada muestra se monta en una superficie vertical con el plano a través de los contactos de toma horizontal.El dispositivo se retira después de 1 min y la toma de corriente se gira a 90 grados en la superficie de montaje. El ensayo se realizará cuatro veces y la toma de corriente se girará a 90 grados después de cada conexión. Durante el ensayo, el dispositivo no se separará de la toma de corriente.Después de las pruebas, las tomas de corriente no deberán presentar daños en el sentido de la presente norma.

2. Parámetros
