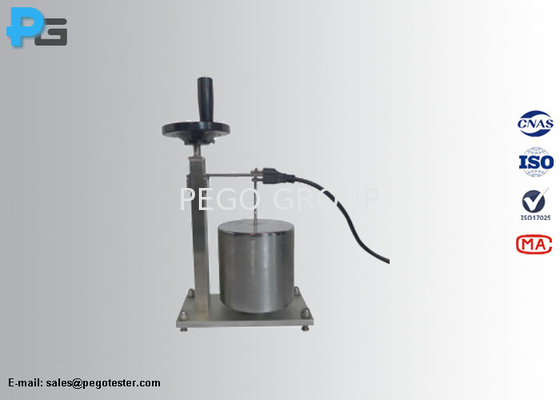

IEC 60884-1 Figura 14 Dispositivo de ensayo de pines no sólidos para verificar la resistencia mecánica

IEC 60884-1 Figura 14 Dispositivo de ensayo de pines no sólidos para verificar la resistencia mecánica

1. Introducción

El probador de pines no sólidos está diseñado de acuerdo con la figura 14 de la norma IEC 60884-1 y se aplica para comprobar la resistencia mecánica de los pines no sólidos de los enchufes y tomas portátiles.

Se ejerce una fuerza de 100 N sobre el alfiler que se sostiene, como se muestra en la figura 14 de la norma IEC 60884-1, durante 1 minuto en dirección perpendicular al eje del alfiler, por medio de una varilla de acero de diámetro 4.8 mm, cuyo eje es también perpendicular al eje del alfiler.la reducción de la dimensión del alfiler en el punto en que se aplica la fuerza no excederá de 0.15 mm. Después de retirar la varilla, las dimensiones del alfiler no deberán haber cambiado en más de 0,06 mm en ninguna dirección.
