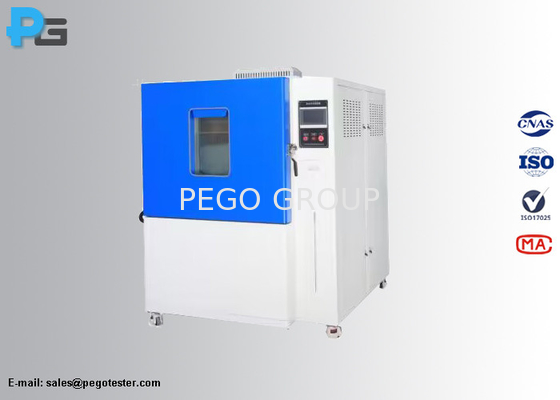

ISO 16750-4 Cámara de ensayo de choque por agua helada para ensayo del sistema o componente del vehículo de carretera
1. Introducción
La cámara de ensayo de choque de agua helada está diseñada para cumplir los requisitos de ensayo de:La norma ISO16750-4 incluye la cláusula 5.4.2 y la cláusula 5.4.3El equipo puede realizar el ensayo de agua con salpicaduras y el ensayo de inmersión por separado.y calentarlo a Tmax durante 1 hora (o hasta que se alcance la estabilización de la temperatura DUT), luego utilizar un chorro para rociar el DUT con agua fría (0°C~+4°C) durante 3 segundos. El depósito de inmersión (depósito de agua fría) está debajo de la cámara de calefacción, cuando se realiza el ensayo de inmersión,operar el DUT en la cámara de calefacción a Tmax durante 1 hora (o hasta que se alcance la estabilización de la temperatura del DUT), con el dispositivo en funcionamiento, sumergirlo durante 5 minutos en un depósito de agua fría a una profundidad ≥ 10 mm.
El ensayo de choque con agua helada simula un choque térmico inducido por agua fría y es aplicable a los productos situados en las zonas de salpicaduras del vehículo.El propósito es simular el rociado de agua fría sobre un sistema o componente calienteLos modos de falla son el agrietamiento mecánico de los materiales o las fallas de los sellos causadas por diferentes coeficientes de expansión de temperatura.El ensayo con agua de salpicadura y el ensayo de sumersión son dos métodos alternativos para realizar el ensayo de choque con agua helada..
2. Características
● Para pruebas de salpicaduras de agua helada y pruebas de sumersión
● Las paredes interiores de la cámara están hechas de acero inoxidable SUS316#, para garantizar su resistencia al óxido.
● Material de aislamiento térmico: algodón de fibra de vidrio de alta densidad para garantizar el rendimiento del aislamiento térmico y mantener una temperatura equilibrada y estable en la cámara.

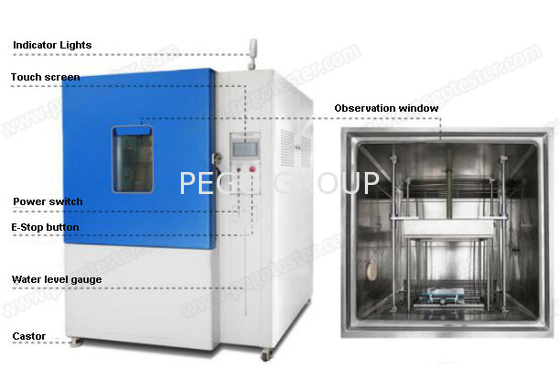

● Equipar con una ventana de observación transparente (vidrio hueco templado de varias capas) y iluminación LED en la puerta, que es conveniente para observar la situación de prueba interna.
● El agujero de ensayo (diámetro 100 mm) se instala en el lado izquierdo del dispositivo, que puede utilizarse para las líneas de transmisión de energía o señales de ensayo externas;
● Componentes de control: pantalla táctil de 7 pulgadas + PLC. Los componentes eléctricos son fabricados por LS, Omron, etc. El proceso de cableado cumple con los requisitos de las normas nacionales chinas,el diseño de la placa eléctrica es razonable, el cableado es firme, y la marca es clara.
● El sistema de refrigeración del equipo está instalado en la parte inferior. El compresor adopta la marca francesa Taikang para garantizar el efecto de refrigeración y la fiabilidad.el método de condensación está refrigerado por aire, y se utiliza el refrigerante respetuoso con el medio ambiente R404R.La tubería del sistema entero ha pasado la prueba de fuga 48H presurizado para confirmar que el sistema de refrigeración puede funcionar de manera estable durante mucho tiempoEl intercambiador de calor de la carcasa está hecho de acero inoxidable SUS316# para evitar la corrosión por agua salada.
● Prueba con salpicaduras de agua helada: la boquilla se fija en el lado derecho de la cámara de ensayo; la distancia de rociado se ajusta moviendo la muestra
● El chorro de ranura está hecho de SUS316 y está diseñado estrictamente de acuerdo con la figura 4 de la norma ISO16750.
● Prueba de inmersión: la prueba de inmersión no se realiza simultáneamente con la prueba de salpicaduras de agua helada.y pueden transferirse directamente desde la cámara de ensayo al tanque de inmersiónEl tiempo de inmersión se puede ajustar en el rango de 1 a 5 minutos, el número de ciclos se puede ajustar de 1 a 999 veces y el tiempo de recuperación de la temperatura en el tanque de agua es de 30 minutos.
●El equipo tiene la función de limpieza automática de las tuberías y de la caja interior.
3. Parámetros
| Dimensión de la cámara de calefacción | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Dimensión general | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Dimensión de la cesta colgante | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Dimensión del tanque de inmersión | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Capacidad de carga de la cesta colgante | 50 kilos |
| Volumen del tanque de inmersión | Aproximadamente 200 litros |
| Parámetros del ensayo de salpicaduras: |
| Boquilla de pulverización | Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes:
 |
| Posición de la boquilla | Lado derecho de la cámara interna
|
| Distancia entre la boquilla y el dispositivo sometido a ensayo | (325±25) mm (ajustable por vía oral) |
| Rango de temperatura (cámara de calefacción) | NT1 el agua |
| Tasa de calentamiento | NT1 el agua de agua |
| Temperatura del agua de salpicadura | 0°C~+4°C |
| Tasa de enfriamiento | +25°C~2°C≤ 60 minutos |
| Flujo de agua | (3~4) L/3s |
| fluido de ensayo | Agua desionizada o +3% de polvo fino de Arizona (el usuario prepara el polvo)
* puede reciclarse |
| Tiempo de inyección por ciclo (30 min) | 3s, tiempo de intervalo:29min57s (configuración de pantalla táctil) |
| Número de ciclos (prueba de salpicaduras) | 100 (configuración de pantalla táctil) |
| Parámetro del ensayo de inmersión: |
| fluido de ensayo | Agua desionizada; +5% de NaCl quizás añadido |
| Temperatura del agua | 0°C~+4°C |
| Velocidad de elevación de la cesta colgante (duración de transición) | ≤ 20S |
| Tiempo de inmersión | 1-99 min (ajustable) |
| Número de ciclos (ensayo de inmersión) | 1-99 (ajustable) |
| uniformidad de la temperatura del agua del tanque de inmersión | ± 0,5°C |
| Método de enfriamiento a temperatura del agua | Refrigeración de agua circulante por tuberías |
| Método de mezcla de polvo | Mezcla de agua de circulación en tuberías |
| Cuadro de muestras | De uso general |
| Potencia de trabajo | 380V/50Hz (3 cables de fase 4 + tierra protectora) |
4Preguntas frecuentes
1) ¿Es necesario instalar el equipo?
Pego: No, el equipo se enviará en su totalidad, el usuario puede ejecutar directamente la prueba al recibir el equipo.
2) ¿Se oxidará el equipo?
Pego: No, el caparazón de la cámara y el tanque de inmersión están hechos de acero inoxidable SUS316#, en comparación con el acero inoxidable SUS304, el material SUS316 es más resistente a la corrosión.
3) ¿Cuál es el período de garantía? y ¿cómo podemos obtener el servicio postventa?
Pego: El período de garantía es de 12 meses desde que el usuario recibe los bienes. El 95% de los problemas posteriores a la venta pueden ser resueltos por nuestro equipo de ingenieros a través del servicio remoto.Los clientes recibirán una respuesta dentro de las 24 horas del día hábil después de informar el problemaEn nuestra experiencia, la mayoría de los problemas pueden ser eliminados con la guía de nuestro ingeniero, sólo una pequeña parte de los problemas son causados por la falla de las piezas,Eso es porque usamos los componentes de marcaSi las piezas están dañadas, enviaremos una nueva para reemplazar, las nuevas piezas serán cargadas gratis dentro del período de garantía.Y también nuestro equipo Eigneer le enseñará cómo reemplazar las partes dañadas.
