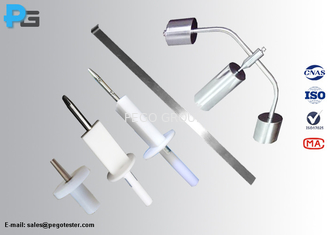

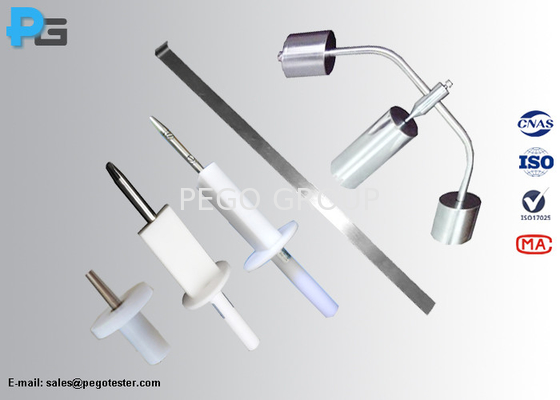

IEC60601-1 Conjuntos de pruebas de sonda para la verificación de las aberturas en los recintos de los equipos ME

Se aplicarán las siguientes medidas:9.2.1 y figura 6

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero.

Se aplican las siguientes medidas:

Objetivo:identificación de las partes accesibles del EQUIPAMENTO ME

Especificación:

1) Diámetro de la dactylogryposis: Φ12 mm

2) longitud de la dactylogryposis: 80 mm

3) Diámetro del deflector. Φ50 mm

4) longitud del deflector: 100 mm

Se aplicarán las siguientes medidas:9.2.1

Se aplicarán las siguientes medidas:1.1.1

Finalidad: para verificar las aberturas que impiden la entrada del dedo de ensayo estándar

Especificación: el tamaño es el mismo que el de la sonda de ensayo B, pero sin juntas, se aplica una fuerza de 30 N.

Se aplicará el método de ensayo de la norma IEC 60601-1.

Se trata de la cláusula 9 de la IEC 60065.1.7 y figura 4

Objeto: verificar las aperturas del EQUIPAMENTO ME en cuestión

Especificación:

1) longitud: 180 mm

2) Ancho: 8 mm

3) longitud del gancho: 5 mm

4) espesor: 1 mm

5) Material: acero inoxidable SUS304

Finalidad: para verificar la apertura de las partes internas que pueden tocarse.

Especificación:

1) diámetro: 4 mm

2) longitud: 100 mm

3) Material: varilla metálica, mango de nylon

4) Recomendación de fuerza aplicada: 0N, 10N

Se aplicarán las siguientes medidas:4.2 d) y figura 8

El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los vehículos.

Se trata de la figura 9 de la norma IEC 61032.

Finalidad: para verificar la apertura de las partes internas que pueden tocarse.

Especificación:

1) Diámetro: Φ3 mm (cabeza) y Φ4 mm (cola)

2) longitud de la sonda: 15 mm

3) Diámetro del deflector: Φ25 mm

4) espesor del deflector: 4 mm

Objetivo: comprobar la resistencia al calor del aislamiento del EQUIPAMENTO ME

Especificación:

1) Diámetro de la bola: 5 mm (R2,5 mm)

2) Presión de ensayo: 20N±0,2N

3) Material: acero inoxidable

4) Soporte de muestra: Φ50 mm de longitud 100 mm, cilindro afilado (configurar con un orificio para insertar el termoparejo)
