R200 a R1600 Equipo de ensayo de lluvia en tubos oscilantes para ensayos IPX3 e IPX4 en el recinto de vehículos eléctricos

R200 To R1600 Oscillating Tube Rain Test Equipment For IPX3 And IPX4 Testing For Enclosure Of EV
R200 To R1600 Oscillating Tube Rain Test Equipment For IPX3 And IPX4 Testing For Enclosure Of EV

Ampliación de imagen :  R200 a R1600 Equipo de ensayo de lluvia en tubos oscilantes para ensayos IPX3 e IPX4 en el recinto de vehículos eléctricos

Datos del producto:
Lugar de origen: China.
Nombre de la marca: Pego Electronics
Certificación: Third-Lab Calibration Certificate
Número de modelo: Se trata de un sistema de control de la calidad.
Pago y Envío Términos:
Cantidad de orden mínima: 1 conjunto
Precio: USD4000~USD12000
Detalles de empaquetado: WoodenCase
Tiempo de entrega: 20 días laborales
Condiciones de pago: T/T, Western Union, MoneyGram
Descripción detallada del producto
Material del cuerpo: SUS304 de acero inoxidable Configuración: R200 a R1600 tubos oscilantes, plataforma giratoria, de doble conexión
Norma de referencia: El número de unidades de producción de las unidades de producción de las unidades de producción de l El controlador: PLC + pantalla táctil
Ingreso: Las demás: Aplicación: Se aplicarán los siguientes requisitos:
Alta luz:

Equipo de ensayo de lluvia para tubos oscilantes EV

,

R200 Equipo de ensayo de lluvia en tubos oscilantes

,

R1600 Equipo de ensayo de lluvia en tubos oscilantes



R200 a R1600 Equipo de ensayo de tubos oscilantes para ensayos IPX3 e IPX4 para verificar el recinto del vehículo eléctrico y sus accesorios contra la entrada de agua



1Introducción:

Los equipos de ensayo de tubos oscilantes R200 a R1600 están diseñados de acuerdo con la cláusula 14 de la norma IEC 60529.2.3 y 14.2.4 para los ensayos IPX3 e IPX4. El ensayo IPX4 puede aplicarse a los conectores de vehículos de uso exterior, enchufes de vehículos eléctricos, tomas de enchufe de vehículos eléctricos, recubrimientos de equipos de alimentación de vehículos eléctricos y recubrimientos de vehículos eléctricos según la cláusula 12 de la norma IEC 61851.4.2 y el punto 20 de la norma IEC 62196-1.2.

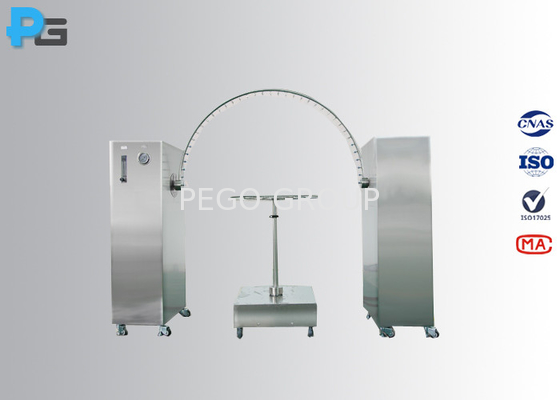

El equipo está integrado con tubos oscilantes (R200 a R1600), un giradiscos, una doble columna (integrada con tanque de agua, unidades de control, caudalímetros, manómetro, filtro de agua, etc.).El tubo oscilante puede ser reemplazado para adaptarse a varias de las muestras. 4 ruedas se colocan en la parte inferior del chasis para que se mueva fácilmente.

Para el ensayo IPX4, el tubo oscilante tiene agujeros de rociado en todo el 180 ̊ del semicírculo, el caudal total se ajusta de acuerdo con los requisitos estándar y se mide con un caudalímetro.El tubo se hace oscilar a través de un ángulo de casi 3600, 1800en ambos lados de la vertical, y el tiempo para una oscilación completa (2*3600La duración del ensayo es de 10 minutos.

 oscillating-tube-testing-equipment



2. Características

● Para pruebas IPX3 e IPX4

● La carcasa del equipo y el tocadiscos están hechos de acero inoxidable SUS304#, para garantizar su resistencia al óxido.

● Adopta una estructura de doble pilar, fácil de instalar y de rotación estable.

● Equipar con trunchos ajustables, hace que el equipo sea fácil de mover.

● Medidas de filtración: el filtro estándar de alta precisión puede filtrar las impurezas del agua del grifo; el elemento del filtro se puede reemplazar regularmente.

● El tanque de agua está incorporado en el equipo, automático para controlar el nivel del agua con la ayuda de la válvula de bola flotante de agua,y alarma de alto o bajo nivel para proteger contra los daños causados por un bajo nivel de agua.

● Accionamiento de tubo oscilante: adopta el motor de servicio de Panasonic, con características de bajo ruido y alta precisión.

● Accionamiento giratorio: adopta un motor paso a paso de marca china, puede ajustar la velocidad y el ángulo mediante pantalla táctil y controlar automáticamente las direcciones (apto para que las muestras realicen pruebas en vivo).

● Configuración del tiempo de alimentación: apagado: 0-999min-alimentado: 0-999min-alimentado: 0-999min

● Componentes de control: pantalla táctil de 7 pulgadas + PLC de Panasonic.

● Preestablecer los procedimientos de prueba IPX3 e IPX4, los usuarios solo necesitan seleccionar el nivel de impermeabilidad, y el equipo realizará la prueba de acuerdo con los requisitos estándar.





3. Parámetros

Modelo Se aplican las siguientes medidas:
Radio del tubo R1600, R1400, R1200, R1000, R800, R600, R400, R200
Tamaño exterior El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
Tasa de entrega 0 ~ 10 L/min
Diámetro del tocadiscos Se aplicarán las siguientes medidas:
Alturas de las placas 1750 ~ 2350 mm
Apertura de las boquillas 0.4 mm
Diámetro interno del tubo 15 mm
Capacidad del depósito de agua 30 litros
Ángulo del tubo 1200(IPX3), 3600(IPX4) o definido por el usuario
Velocidad de rotación del tubo 4s para 2*1200, 12 para 2*3600o definido por el usuario
Material del tubo Acero inoxidable SUS304
Velocidad de rotación del tocadiscos 1 a 5 r/min
Capacidad de carga máxima del tocadiscos 50 kilos
Método de rotación del giradiscos Alternación hacia adelante o hacia adelante y hacia atrás
Protección Fugas eléctricas, hidropenia, cortocircuito
Potencia de trabajo AC 220V/50Hz, 1KW (cable activo + cable neutro + cable de tierra de protección)
Condiciones de trabajo 5°C~35°C (temperatura), ≤85% (R.H.), 86kPa~106kPa (presión)





4Preguntas frecuentes

1) ¿Podemos seleccionar el radio del tubo oscilante?

Pego: Sí, el usuario solo puede comprar el tubo oscilante deseado. El equipo puede configurar con diferentes radios de tubo oscilante para adaptar la muestra.



2) ¿Hay alguna diferencia en el tubo oscilante para las pruebas IPX3 e IPX4?

Pego: Sí, de acuerdo con los requisitos estándar: para el ensayo IPX3, el tubo oscilante tiene orificios de rociado en un arco de 60° a cada lado del punto central; para el ensayo IPX4,el tubo oscilante tiene agujeros de pulverización en todo el 180° del semicírculoEl tubo oscilante diseñado por Pego puede utilizarse para realizar pruebas IPX3 e IPX4 con el mismo tubo oscilante, al realizar la prueba IPX3, las boquillas de descanso se bloquearán.

  oscillating-tube



3) ¿Podemos personalizar la capacidad de carga de la plataforma giratoria?

Pego: Sí, el tocadiscos regular puede soportar las muestras con un peso inferior a 50 kg, pero apoyamos el servicio de personalización.



4) ¿Qué tipo de agua se puede utilizar?

Pero en la práctica, el agua del grifo se utiliza como máximo, el equipo configura 2 filtros de agua.



5) ¿Cuál es la estabilidad de la doble columna?

Pego: Nuestro diseño es lo suficientemente estable, y la parte inferior de las dos columnas están equipadas con ruedas, lo que permite a los usuarios mover el equipo libremente.bloquear las ruedas y las tazas de los pies estabilizará el equipo en una superficie plana.



6) ¿Puede el agua reciclarse?

No, este es un equipo de tipo abierto, el agua no se puede reciclar.Equipo de tipo cámarapara la opción.



7) ¿Proporcionará el servicio de instalación in situ?

Pego: En realidad, el equipo no necesitará servicio de instalación en el sitio. El equipo será enviado casi en su totalidad, el usuario solo necesita hacer una simple conexión de cableado al recibir los bienes.



8) ¿Cuál es el período de garantía? y cómo podemos obtener el servicio postventa?

Pego: El período de garantía es de 12 meses desde que el usuario recibe los bienes. El 95% de los problemas posteriores a la venta pueden ser resueltos por nuestro equipo de ingenieros a través del servicio remoto.Los clientes recibirán una respuesta dentro de las 24 horas del día hábil después de informar el problemaEn nuestra experiencia, la mayoría de los problemas pueden ser eliminados con la guía de nuestro ingeniero, sólo una pequeña parte de los problemas son causados por la falla de las piezas,Eso es porque usamos los componentes de marcaSi las piezas están dañadas, enviaremos una nueva para reemplazar, las nuevas piezas serán cargadas gratis dentro del período de garantía.Y también nuestro equipo Eigneer le enseñará cómo reemplazar las partes dañadas.
