IEC 62196-1 Máquina de ensayo de la impermeabilidad de los tubos oscilantes IPX3 y IPX4 para vehículos eléctricos
1- introducción de una máquina de ensayo impermeable de tubo oscilante:
La máquina de ensayo de la impermeabilidad de los tubos oscilantes está diseñada de acuerdo con el punto 14 de la figura 4 de la norma IEC 60529.2.3 y 14.2.4, y se requiere por la norma IEC62196-1 cláusula 20.2Se aplica para verificar la protección contra la fumigación (IPX3) y la prueba de agua salpicada (IPX4), y se utiliza ampliamente en las industrias de vehículos eléctricos, enchufes y colectores, electrónica, luminarias,componentes eléctricos, piezas de automóvil y etc..El equipo de ensayo de impermeabilidad IPX3 e IPX4 está compuesto por tubos oscilantes (R200 a R1600), plataforma giratoria, depósito de agua, unidades de control (pantalla táctil + PLC), medidor de caudal, manómetro de presión, etc.El tubo oscilante está hecho de acero inoxidable SUS304.
IPX3: el tubo oscilante dispone de orificios de rociado en un arco de 60° a cada lado del punto central (los otros orificios están bloqueados), el caudal total se ajusta según los requisitos estándar,el recinto a ensayar se coloca en el punto central del semicírculo, el tubo se hace oscilar en un ángulo de 120°, 60° a cada lado de la vertical, el tiempo de una oscilación completa (2*120°) es de aproximadamente 4 segundos y la duración del ensayo es de 5 min.Luego gire la cáscara 90 ° en la dirección horizontal, y ensayo durante 5 min, el radio máximo admisible del tubo oscilante es de 1600 mm.
IPX4: el tubo oscilante tiene agujeros de rociado en todo el 180° del semicírculo, el caudal total se ajusta de acuerdo con los requisitos estándar y se mide con un caudalímetro.El tubo se hace oscilar a través de un ángulo de casi 360 °, 180° a cada lado de la vertical, y el tiempo para una oscilación completa (2*360°) es de aproximadamente 12 s. La duración del ensayo es de 10 min.El soporte de la carcasa de ensayo debe perforarse para evitar que se convierta en un protector de agua.; girar el tubo oscilante al máximo en cada dirección, de modo que el caparazón se salpicará en todas las direcciones.
2. Características de la máquina de ensayo impermeable de tubo oscilante:
● Para pruebas IPX3 e IPX4
● La carcasa del equipo y el tocadiscos están hechos de acero inoxidable SUS304#, para garantizar su resistencia al óxido.
● Adopta una estructura de doble pilar, fácil de instalar y de rotación estable.
● Equipar con trunchos ajustables, hace que el equipo sea fácil de mover.
● El tanque está debajo del equipo, automático para controlar el nivel del agua con la ayuda de la válvula de bola flotante de agua y alarma a nivel alto o bajo para proteger contra el daño causado por el bajo nivel del agua.
● Accionamiento de tubo oscilante: adopta el motor de servicio de Panasonic, con características de bajo ruido y alta precisión.
● Accionamiento giratorio: adopta un motor paso a paso de marca china, puede ajustar la velocidad y el ángulo mediante pantalla táctil y controlar automáticamente las direcciones (apto para que las muestras realicen pruebas en vivo).
● Configuración del tiempo de alimentación: apagado: 0-999min-alimentado: 0-999min-alimentado: 0-999min
● Componentes de control: pantalla táctil de 7 pulgadas + PLC de Panasonic.
3Parámetro de la máquina de ensayo impermeable de los tubos oscilantes
| Modelo |
Se aplican las siguientes medidas: |
| Radio del tubo |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Tamaño exterior (L*W*H, m) |
4 por 3.2 por 2.8 |
3.6 por 3 por 2.6 |
3.2 por 2.4 por 2.4 |
2.85 por 2,02 por 2.350 |
2.4*1.8*2 |
2 por 1, 4 por 1.8 |
/ |
/ |
| Velocidad de entrega (L/min) |
0 ~ 10 |
0 ~ 10 |
0 ~ 6 |
0 ~ 6 |
0 ~ 4 |
0 ~ 3 |
/ |
/ |
| Diámetro del tocadiscos (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Altura del tocadiscos (mm) |
1750 ~ 2350 |
1750 ~ 2350 |
1350~1950 |
Entre 1300 y 1700 |
950 a 1550 |
550 ~ 1000 |
/ |
/ |
| Apertura de las boquillas (mm) |
0.4 |
| Diámetro interno del tubo |
15 mm |
| Capacidad del depósito de agua |
30 litros |
| Ángulo del tubo |
1200(IPX3), 3600(IPX4) o definido por el usuario |
| Velocidad de rotación del tubo |
4s para 2*1200, 12 para 2*3600o definido por el usuario |
| Material del tubo |
Acero inoxidable SUS304 |
| Velocidad de rotación del tocadiscos |
1 a 5 r/min |
| Capacidad de carga máxima del tocadiscos |
50 kilos |
| Método de rotación del giradiscos |
Alternación hacia adelante o hacia adelante y hacia atrás |
| Protección |
Fugas eléctricas, hidropenia, cortocircuito |
| Potencia de trabajo |
AC 220V/50Hz, 1KW (cable activo + cable neutro + cable de tierra de protección) |
| Condiciones de trabajo |
5°C~35°C (temperatura), ≤85% (R.H.), 86kPa~106kPa (presión) |
| Accesorios |
Filtro de agua*1, aguja de ensayo*100, cable de 3 núcleos*1 (3 m) |
| Fuente de agua |
Se requiere que el usuario configure una fuente de agua para el equipo en el sitio de instalación, con una presión de agua no inferior a 0,2Mpa, e instale un grifo de 4/8 pulgadas.
2) El grifo no está a más de 2 metros del equipo
|
| Requisitos para el emplazamiento |
El suelo es nivelado, el drenaje no está obstruido, el suelo y las paredes están impermeables, y el suelo de drenaje o zanja de drenaje se establece |
| Requisito para el interruptor de alimentación |
1) El usuario debe configurar el interruptor de aire de protección contra fugas de la capacidad correspondiente para el equipo en el sitio de instalación.y este interruptor debe ser independiente para el uso del equipo
2) Está prohibido el uso de interruptores de cuchillo o tomas de corriente
3) El interruptor de aire de protección contra fugas no está a más de 2 metros del equipo
|
| Radio (mm) |
Protección de la salud |
Protección de la salud |
| Número de agujeros abiertos |
Flujo total de agua |
Número de agujeros abiertos |
Flujo total de agua |
| L/min |
El número de personas |
L/min |
El número de personas |
| 200 |
8 |
0.56 |
33.6 |
12 |
0.84 |
50.4 |
| 400 |
16 |
1.1 |
66 |
25 |
1.8 |
108 |
| 600 |
25 |
1.8 |
108 |
37 |
2.6 |
156 |
| 800 |
33 |
2.3 |
138 |
50 |
3.5 |
210 |
| 1000 |
41 |
2.9 |
174 |
62 |
4.3 |
258 |
| 1200 |
50 |
3.5 |
210 |
75 |
5.3 |
318 |
| 1400 |
58 |
4.1 |
246 |
87 |
6.1 |
366 |
| 1600 |
67 |
4.7 |
282 |
100 |
7.0 |
420 |

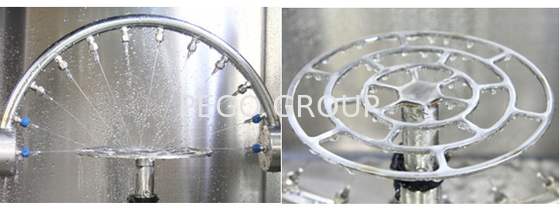

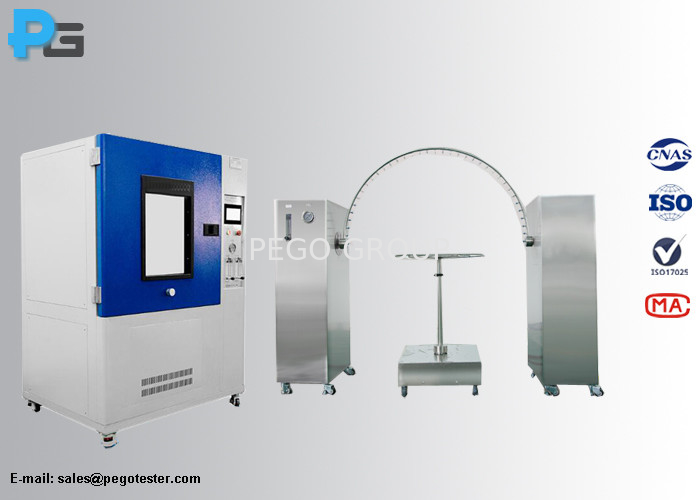

4Imagen de la máquina de ensayo impermeable de tubo oscilante
5. Envasado Lista de la máquina de ensayo de impermeabilidad de los tubos oscilantes
| 1 |
Cuadro de columnas |
2 |
| 2 |
El tubo oscilante |
1 |
| 3 |
Dispositivo giratorio |
1 |
| 4 |
Aguja azul |
100 |
| 5 |
Enchufe de acero inoxidable |
Varios |
| 6 |
0.35mm Aguja |
1 |
| 7 |
Sello de anillo O |
1 |
| 8 |
llave inglesa Allen |
1 |
| 9 |
Parafusos para tubos oscilantes |
6 |
| 10 |
Tubo de anilox |
6 metros |
| 11 |
Accesorios para el acoplamiento |
4 |
| 12 |
El filtro |
1 |
| 13 |
Llave de filtro |
1 |
