IEC 62196-1 Equipo de ensayo del medio ambiente del vehículo eléctrico Aparato de ensayo de presión de bola

IEC60695-10-2 Aparato de ensayo de presión de bolas fabricado en acero inoxidable

1. Introducción

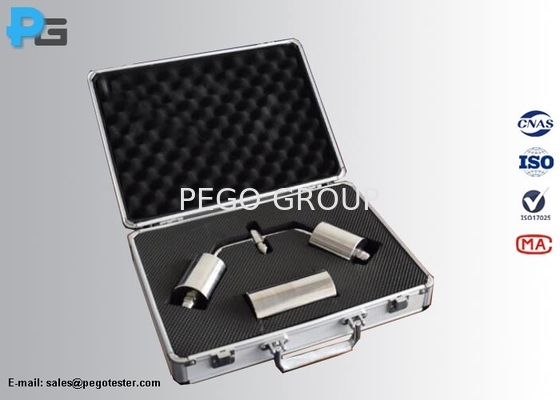

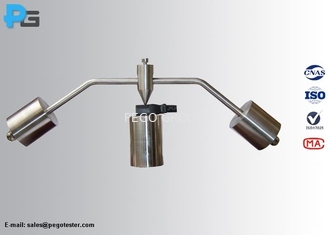

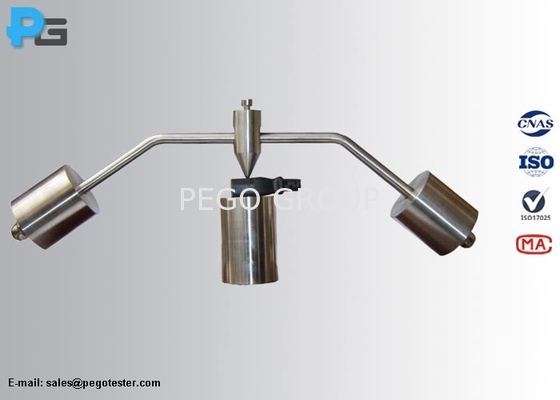

El probador de presión de bolas es un instrumento diseñado para probar la resistencia al calor de los enchufes y enchufes domésticos. Está diseñado y fabricado de acuerdo con los requisitos de la norma IEC60695-10-2,y se requiere por los muchos requisitos de la norma como IEC 62196-1 cláusula 29.3, IEC60335, IEC60601, GB4706.1 y etc. Puede simular la extracción del enchufe y su reinserción, la aplicación de presión y la detección de las características de la resistencia a la temperatura del producto.El probador de presión de bola está equipado con una bola de acero inoxidable de 5 mm, con una presión máxima aplicada de 20N±0,2N; el soporte de la muestra tiene 50 mm de diámetro y 100 mm de largo, con un orificio de medición de temperatura en el interior para el análisis de la resistencia al calor.

2Principio del ensayo:

La superficie de la pieza a ensayar se coloca en posición horizontal y se presiona contra ella una bola de acero de 5 mm de diámetro con una fuerza de 20 N.El ensayo se realizará en un gabinete de calefacción a una temperatura de 75 °C ± 2 °C.La bola se retira después de una hora y se mide el diámetro de la impresión hecha por la bola. Una impresión superior a 2 mm de diámetro constituye un fallo.

3. Parámetros:

4Certificado:
