Aplicación de la norma IEC 62196-1 Clausula 26.4 Aparato de ensayo de flexión de cables de conectores de vehículos y de enchufes de vehículos para ensayo de flexión
1Introducción de los aparatos de ensayo de flexión de cables
El aparato de ensayo de flexión del cable está diseñado de acuerdo con la figura 20 de la cláusula 26.4 de la norma IEC 62196-1 y el cuadro 14.Se aplica para hacer el ensayo de flexión de carga mecánica de los accesorios no reinstalables del enchufe EV y del conector del vehículo..
Método de ensayo:
La muestra se fija en el elemento oscilante del aparato de modo que, en medio del recorrido, el cable esté cargado con un peso,y se pasa a través de los conductores una corriente igual a la corriente nominal del accesorio, siendo la tensión entre ellos la tensión nominal, el elemento oscilante se mueve hacia atrás y hacia adelante a través de un ángulo de 90° (45° a cada lado de la vertical),el número de flexiones es 20000 y la velocidad de flexión 60 por minutoDespués del ensayo, las muestras no deberán presentar daños en el sentido del presente documento.
Estructura:
El equipo adopta una estructura de soporte de piso y es controlado por PLC y pantalla táctil.Equipar con 4 ruedas para hacer que la máquina se mueva fácilmente.
2. Especificación del aparato de ensayo de flexión de cables
| Sistema de control |
PLC + pantalla táctil |
| Modo de conducción |
Motor de servicio |
| Velocidad de ensayo |
60 ciclos/minuto |
| Indicador de ángulo |
0 a 3600, de acero inoxidable |
| Ángulo de oscilación |
90°, ±450en ambos lados desde la vertical o desde cualquier ángulo deseado |
| Número de ensayos |
0~999999. por defecto estándar: 20000 ciclos |
| Carga |
Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| Los pesos |
20N, 25N, 50N, 75N, 100N o puede ser personalizado |
| Clampada para muestras |
Aperturas mecánicas |
| Fuerza de trabajo |
Las demás: |
Cuadro 14 - Ensayos de flexión de la carga mecánica
| Corriente nominal (A) |
Fuerza (N) |
| Hasta y con 20 |
20 |
| De 21 a 32 inclusive |
25 |
| De 33 a 70 incluidos |
50 |
| De 71 hasta 250 inclusive |
75 |
| Desde 251 hasta 400 inclusive |
100 |
| Desde 401 hasta 500 incluidos |
120 |
| De 501 a 600 incluidos |
140 |
| De 601 a 800 incluidos |
180 |

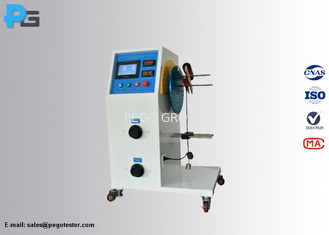

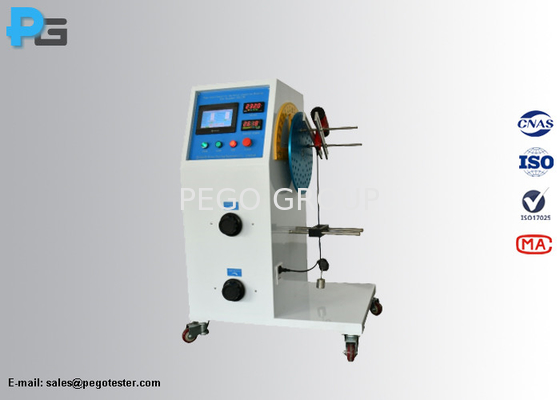

3Imagen del aparato de ensayo de flexión del cable
4. Preguntas frecuentes
1) ¿Vendrá el aparato de ensayo de flexión del cable con certificado de calibración?
Respuesta: Sí, se entregará con el certificado de calibración, el coste es adicional.
2) ¿Cuál es el ángulo de giro?
Respuesta: El ángulo se puede ajustar 0-3600(norma requerida 900, ± 450en ambos lados desde la vertical o desde cualquier ángulo deseado).
3) ¿Cuál es la velocidad?
Respuesta: La velocidad puede ajustarse de 0 a 60 ciclos/min.
4) ¿Qué paquete se utilizará para el envío?
Respuesta: El aparato estará empaquetado en una caja de madera.
5) ¿Cómo podemos pedir este artículo?
Respuesta: por favor envíe una consulta a nosotros, nuestro vendedor se pondrá en contacto con usted dentro de las 24 horas.
