IEC 62196-1 Cláusula 25.3 Probador de fuerza de tracción y par de anclaje de cable para enchufes de vehículos eléctricos y conectores de vehículos

1Descripción del probador de fuerza de tracción y de par del anclaje del cable

El probador de fuerza de tracción y de par del anclaje del cable está diseñado de acuerdo con la figura 17 de la cláusula 25.3 de la norma IEC 62196-1 y la cláusula 23 de la norma IEC 60309-1.3, Se utiliza para probar la tensión y el par en el enchufe del vehículo eléctrico y en los conectores del vehículo provistos de un cable flexible,no será posible empujar el cable en el aparato en una medida que pueda dañar el cable o las partes internas del aparato..

El método de ensayo consiste en marcar el cable a una distancia aproximada de 20 mm del anclaje del cable u otro punto adecuado.y luego aplicar una fuerza de tracción constante al cable durante 100 veces con una velocidad de 1 vez/s. Luego, aplique un par lo más cerca posible del aparato durante 1 minuto.el desplazamiento de la posición de marcado del cable no excederá del desplazamiento indicado en la tabla de fuerza de tracción y par..

Estructura:

2. Parámetro del probador de fuerza de tracción y de par del anclaje del cable

Cuadro 11 - Valores de ensayo de fuerza de tracción y par para el anclaje de cables

3- Estructura del probador de fuerza de tracción y de par del anclaje del cable

Utiliza el peso para aplicar la tensión, los pesos y los brazos de par para lograr el par. Utilice los contadores preestablecidos y el temporizador digital para controlar los tiempos de prueba de tensión aplicada y el tiempo de prueba del par.El equipo se detendrá automáticamente cuando se alcancen los tiempos de ensayo o el tiempo de ensayoDespués del ensayo, el desplazamiento máximo admisible del cable flexible del conector de la pistola de carga no deberá exceder el valor estándar requerido.

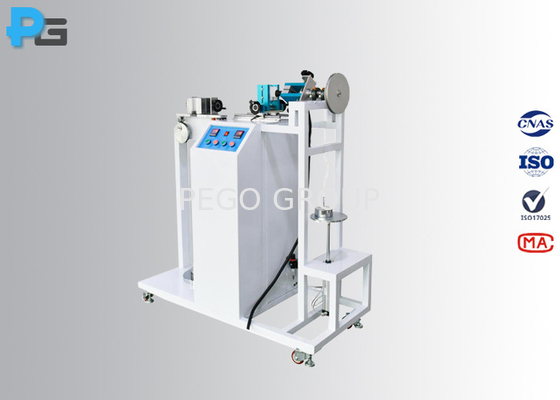

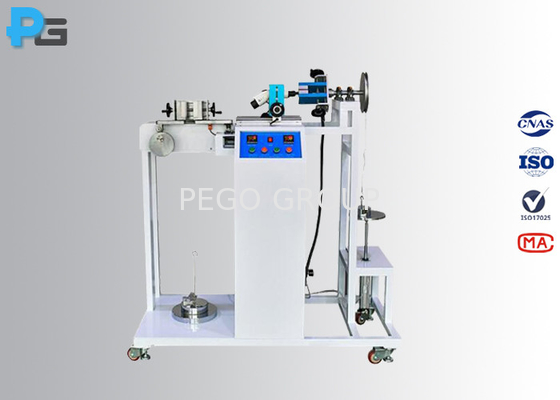

4Figuras del probador de fuerza de tracción y de par del anclaje del cable
