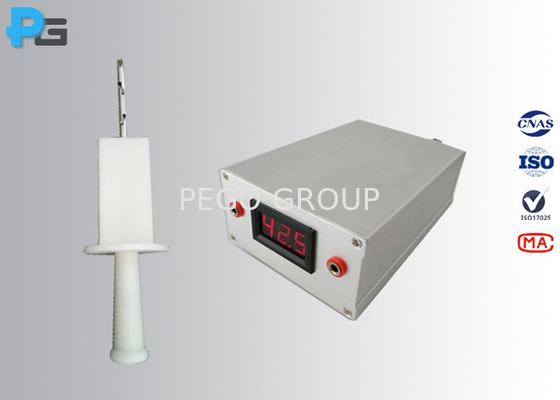

Equipo de ensayo de conectores de vehículos eléctricos IEC 62196 Proba con dedos B con indicador eléctrico de 42 V
1.Introducción de la sonda de prueba del dedo B:
La sonda del dedo de prueba B es un equipo de prueba de alta precisión que puede utilizarse para probar las tomas de enchufe de EV y los conectores del vehículo, está diseñado estrictamente de acuerdo con la figura 2 de la IEC 61032,y cumple los requisitos del punto 10 de la norma IEC 62196-1.1, UL507, UL1278 figura 8 y IEC60529 figura 2. La sonda de prueba con dedos está destinada a verificar la protección básica contra el acceso a partes peligrosas,También se utiliza para verificar la protección contra el acceso con un dedo..
La sonda de prueba del dedo B consiste en un dedo, un deflector, un mango aislado y puede personalizarse con un clip de caimán en el extremo del mango para la prueba de choque antieléctrico.También se puede personalizar un agujero roscado M6 en el extremo del mango para equipar con el dinamómetro de tirón y empuje o personalizado directamente con el propulsor de 10N para la prueba de protección de la carcasa.
2Especificación del dedo de ensayo articulado
| Modelo |
PG-TPB |
El número de unidades de producción |
El número de unidades de producción |
Se trata de un proyecto de investigación. |
| Tamaño de las articulaciones 1 |
30 ± 0.2 |
30 ± 0.2 |
30 ± 0.2 |
30 ± 0.2 |
| Tamaño de articulación 2 |
60 ± 0.2 |
60 ± 0.2 |
60 ± 0.2 |
60 ± 0.2 |
| Duración del dedo |
80 ± 0.2 |
80 ± 0.2 |
100 ± 0.2 |
80 ± 0.2 |
| Tamaño de la punta del dedo a la barra |
180 ± 0.2 |
180 ± 0.2 |
- ¿Por qué no? |
180 ± 0.2 |
| Las demás máquinas y aparatos de corte |
R2 ± 0.05 |
R2 ± 0.05 |
R2 ± 0.05 |
R2 ± 0.05 |
| Filetos de punta de dedo |
S4 ± 0.05 |
S4 ± 0.05 |
S4 ± 0.05 |
S4 ± 0.05 |
| Ángulo de corte de la punta del dedo |
37o0 -10′ |
37o0 -10′ |
37o0 -10′ |
37o0 -10′ |
| Conicidad de la punta del dedo |
14o0 -10′ |
14o0 -10′ |
14o0 -10′ |
14o0 -10′ |
| Diámetro |
F12 0 -0. ¿Qué quieres decir?05 |
F12 0 -0. ¿Qué quieres decir?05 |
F12 0 -0. ¿Qué quieres decir?05 |
F12 0 -0. ¿Qué quieres decir?05 |
| Diámetro de la sección A-A |
F50 |
F50 |
- ¿Por qué no? |
F50 |
| Ancho del sector A-A |
20 ± 0.2 |
- ¿Por qué no? |
- ¿Por qué no? |
20 ± 0.2 |
| Diámetro del deflector |
F75 ± 0.2 |
F75 ± 0.2 |
F125 ± 0.2 |
F75 ± 0.2 |
| espesor del deflector |
5 ± 0.5 |
5 ± 0.5 |
- ¿Por qué no? |
5 ± 0.5 |
| Fuerza |
- ¿Por qué no? |
- ¿Por qué no? |
- ¿Por qué no? |
10-30N |
| Estándar cumple con |
Las condiciones de producción de los productos |
Se aplicará la norma IEC 60335-1. |
Se aplicará la norma IEC 60335-2-14 |
Las condiciones de producción de los productos |
3Figura de la sonda de prueba del dedo
4. Preguntas frecuentes
1) ¿A qué estándar se ajusta la sonda de prueba del dedo B?
Respuesta: Puede cumplir con las normas IEC61032, IEC60529, IEC62196, IEC60335, IEC61851-1, IEC60061 etc.
2) ¿Vendrá la sonda del dedo de prueba B con el certificado de calibración?
Respuesta: Sí, puede venir con un certificado de calibración de tercer laboratorio, pero el costo se cobra solo.
3) ¿Cuál es el tiempo de conducción de la sonda de dedo de prueba B?
Respuesta: Tenemos la sonda en stock, puede ser entregada inmediatamente.
¿La sonda tiene propulsor?
Respuesta: Tenemos dos modelos para la selección, uno es sin propulsor pero con M6agujero roscado en el extremo del mango, otro es con propulsor y el propulsor se puede personalizar con 10N, 50N, etc.
