Datos del producto:
Pago y Envío Términos:
|
estándar: | IEC60068-2-75, IEC62262, IEC60598, EN50102 | Energía del impacto: | 2J, 5J, 10J, 20J, 50J |
---|---|---|---|
Uso: | Máquina de pruebas de impacto | Potencia: | AC220V/50Hz |
Garantía: | 12 Meses | envío: | por el mar |
Alta luz: | Probador de impacto de péndulo,aparato de la prueba de impacto |
IEC62262 IK07 al péndulo IK10 y a los aparatos verticales de la prueba de impacto (2 en 1)
1. El estándar se ajusta a
IEC60068-2-75, IEC62262, IEC60598, EN50102
2. Introducción
El aparato mecánico de la prueba de impacto de IK se diseña según IEC60068-2-75 la prueba Eha y la prueba Ehc, y puede cumplir el requisito de IEC62262, de IEC60598, de EN50102, de GB2423.55-2006, de GB20138-2006 y del etc. Es se aplica a la chapa, al aparato electrodoméstico, al alumbrado y al etc. para la prueba mecánica del impacto. El dispositivo puede ser ajustado detrás y remitir, los left and right, y el ángulo también pueden ser ajustados. El aparato mecánico de la prueba de impacto de IK puede realizar simultáneamente la prueba de impacto del péndulo y la prueba de impacto vertical de IK07 a IK10 y a la prueba de impacto de la bola (Φ50mm y Φ100mm). El péndulo adopta el tubo de oscilación. Las pruebas verticales del impacto y de impacto de la bola adoptan el lanzamiento electromágnetico para asegurarse que cae el martillo vertical abajo y caída instantánea de la bola. El aparato de la prueba puede mover hacia adelante y hacia atrás izquierdo y derecho, ajustable hacia arriba y hacia abajo, y el ángulo del impacto es ajustable.
Principio de funcionamiento: La muestra se coloca normalmente, se ajusta el punto de impacto, el dispositivo del impacto se coloca, y lanza el martillo para afectar libremente la muestra.
2. Parámetro
Tubo de oscilación | Tubería de acero (longitud: 1000m m, diámetro externo: 15.9m m, grueso: 1.5m m), equipan de los martillos a la masa equivalente |
Movimiento de elevación |
200-1500m m (para el péndulo y la prueba de impactos vertical) 200-2300m m (para la prueba de impacto de la bola) |
Modo del descenso |
Lanzamiento instantáneo del control button y del electroimán (para las pruebas verticales del impacto y de impacto de la bola) Control manual (para la prueba de impacto del péndulo) |

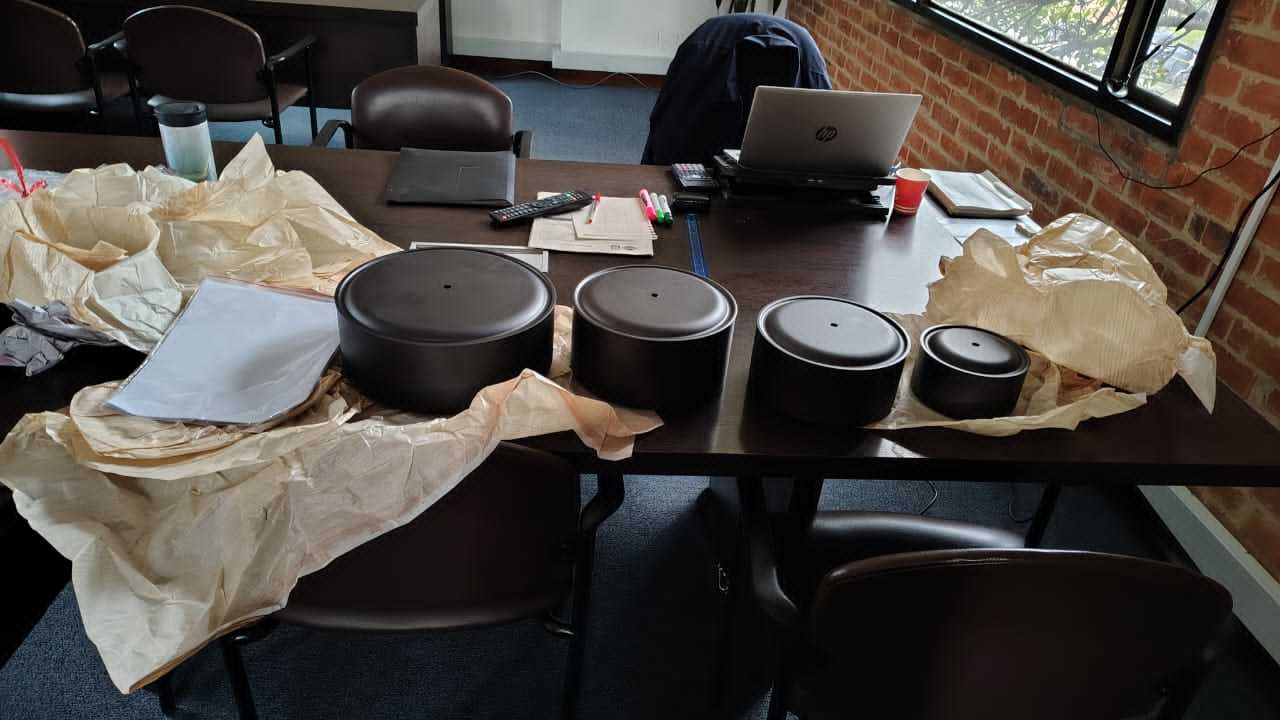

Martillos del impacto |
martillos de acero 0.5kg, 1.7kg, 5kg, 5kg para IK07 al impacto del péndulo IK10 y pruebas de impacto verticales |
Vía guía | 200m m, 300m m, 400m m |
Bolas del impacto | Φ50mm y Φ100mm |
Poder de trabajo | 220V/50Hz |
4. características de elementos llamativos
Características de elementos llamativos | ||||||||
Energy/J |
≤1 el ±10% |
2 el ±5% |
5 el ±5% |
10 el ±5% |
20 el ±5% |
50 el ±5% |
||
Mass±2%kg equivalente | 0,25 (0,2) | 0,5 | 1,7 | 5 | 5 | 10 | ||
Material | Nilón | acero | ||||||
R/mm | 10 | 25 | 25 | 50 | 50 | 50 | ||
D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 | ||
f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 | ||
r/mm | - | - | 6 | - | 10 | 17 | ||
l/mm | Depende |
5. Altura de la caída
Altura de la caída | |||||||||||||||
Energy/J | 0,14 | 0,2 | (0,3) | 0,35 | (0,4) | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
Mass/kg equivalente | 0,25 | (0,2) | 0,25 | (0,2) | 0,25 | (0,2) | (0,2) | 0,25 | 0,25 | 0 .25 | 0,5 | 1,7 | 5 | 5 | 10 |
Caída height±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
6. Grados de protección contra impactos mecánicos externos
IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
0.14J | 0.2J | 0.35J | 0.5J | 0.7J | 1J | 2J | 5J | 10J | 20J |
7. Imagen
