IK01 (0.14J) a IK11 (50J) Aparato de prueba de impacto mecánico con martillo pendular IEC62262
1. Introducción

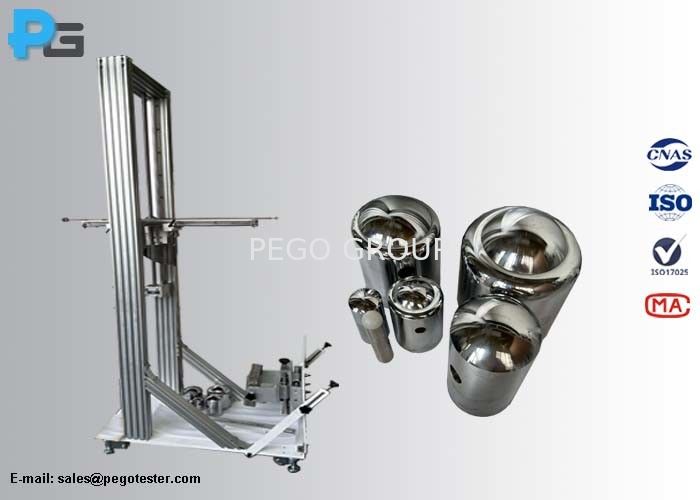

El aparato de prueba de impacto mecánico con martillo pendular puede cumplir con los requisitos de prueba de la prueba Eha de la IEC60068-2-75 y la IEC62262. El equipo consta de elementos de impacto, tubos oscilantes y plataforma de prueba. Los elementos de impacto para IK07 (2J) a IK11 (50J) están hechos de acero, el elemento de impacto para las pruebas IK01 a IK06 está hecho de poliamida, y tiene un agujero en el medio del elemento de impacto para fijarlo con el tubo oscilante, la masa equivalente no es igual a la masa real del elemento de impacto. Los tubos oscilantes tienen una longitud de 1000 mm, y las masas de los tubos oscilantes se configuran según la masa combinada de los elementos de impacto. La plataforma de prueba está hecha de aleación de aluminio, con cuatro ruedas en la parte inferior, y todo el dispositivo puede moverse libremente. La altura de caída es ajustable para realizar pruebas IK01 a IK11, el equipo se configura con un dial para indicar la altura de caída. La altura de recorrido se puede personalizar para adaptarse a diferentes alturas de los puntos de impacto.
El martillo pendular se puede aplicar a los casos en que los puntos de impacto están en superficies verticales sin voladizos. Las pruebas IK01 a IK06 se aplican para probar enchufes, tomas de corriente, cajas de montaje, prensaestopas, cubiertas, interruptores y otros accesorios eléctricos. Las pruebas IK07 a IK11 se aplican para probar luminarias, aparatos de carga de vehículos eléctricos y electrodomésticos.
2. Parámetro
| Tubo oscilante |
Tubo de acero 1 (Longitud: 1000 mm, diámetro exterior: 15,9 mm, grosor: 1,5 mm) para energías superiores a 2J
Tubo de acero 2 (Longitud: 1000 mm, diámetro exterior: 9,0 mm, grosor: 0,5 mm) para energías que no superen los 2J
|
| Ángulo de impacto |
0~900 |
| Carrera de elevación |
200-1200mm |
| Martillos de impacto |
Elementos de impacto: ≤1J para pruebas IK01 a IK06, hechos de nailon
Elementos de impacto: 2J para la prueba IK07, 5J para la prueba IK08, 10J para la prueba IK09, 20J para la prueba IK10, hechos de acero
|
| Masa equivalente de los martillos |
≤1J: 0,2 KG, IK07: 0,5 KG, IK08: 1,7 KG, IK09: 5 KG, IK10: 5 KG, IK11: 10 KG |
| Método de liberación del martillo |
Liberación manual |
| Dispositivos de montaje |
1). Completado diseñado de acuerdo con la figura D.3 de la IEC60068-2-75, aplicado para pruebas IK01 a IK06
2). Placa de montaje plana para pruebas IK07 a IK10, ángulo ajustable 0-90°, equipada con orificios para tornillos M6
|
3. Preguntas frecuentes
1). ¿Cómo saber la altura de caída?
Pego: el equipo configura un dial para indicar la altura de caída. Tire del tubo oscilante hasta la altura correspondiente y suéltelo.
| Altura de caída |
| Energía/J |
0,14 |
0,2 |
(0,3) |
0,35 |
(0,4) |
0,5 |
0,7 |
1 |
2 |
5 |
10 |
20 |
50 |
| Masa equivalente/kg |
0,25 |
(0,2) |
0,25 |
(0,2) |
0,25 |
(0,2) |
(0,2) |
0,25 |
0,25 |
0,25 |
0,5 |
1,7 |
5 |
5 |
10 |
| Altura de caída±1%mm |
56 |
(100) |
80 |
(150) |
140 |
(200) |
(250) |
200 |
280 |
400 |
400 |
300 |
200 |
400 |
500 |
2. ¿Cómo posicionar la muestra?

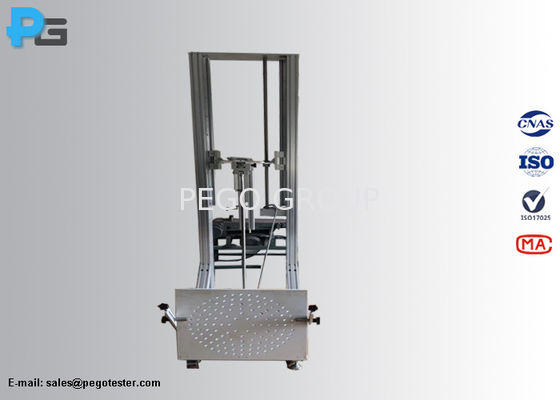

Pego: El equipo se configura con un dispositivo de montaje plano, para probar muestras más ligeras, se pueden colocar en la placa de montaje. Y la placa de montaje está equipada con orificios para tornillos M6, por lo que la muestra se puede fijar firmemente en la placa de montaje y se puede inclinar 0-90°. Para probar muestras pesadas o de volumen, se pueden colocar en el suelo. Para las pruebas IK01 a IK06, el dispositivo de montaje de madera contrachapada se instala en el dispositivo de montaje plano.
3). ¿Cómo evitar impactos secundarios?
Pego: El martillo debe retenerse después del impacto inicial agarrando el elemento de impacto con la mano, evitando el brazo para evitar la distorsión. Los usuarios también pueden usar un dispositivo con freno electrónico, pero existe el riesgo de deformación del brazo oscilante.
4). ¿Proporcionarán servicio de instalación?
Pego: el equipo no necesitará servicio de instalación, enviaremos el equipo como un todo.
