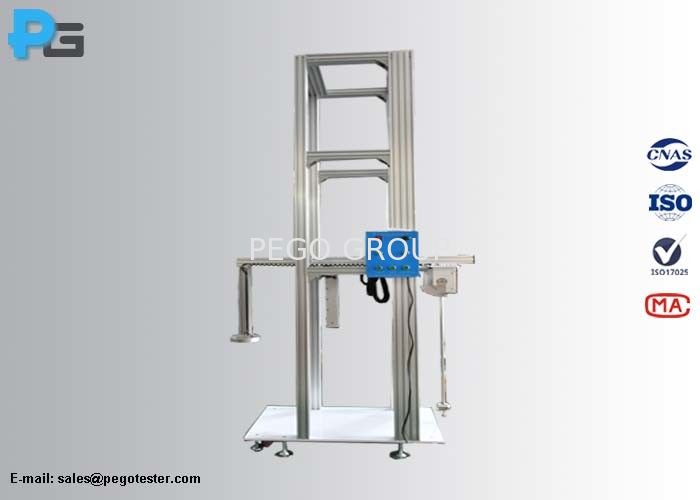

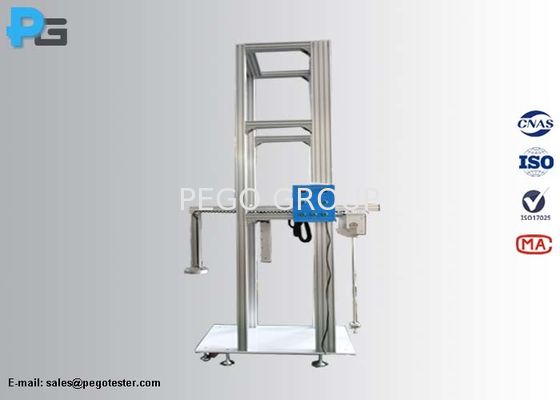

Equipo de ensayo de impacto de martillo de IK08 a IK11

Equipo de prueba de impacto mecánico IK08 a IK11 para probar la resistencia mecánica de la envolvente de EVCS

1. Introducción

El aparato de prueba de impacto mecánico IK está diseñado de acuerdo con IEC62262, IEC60068-2-75 Test Eha y Test Ehc, y puede cumplir con los requisitos de prueba de IEC61851-1. Según los requisitos de la norma, la envolvente externa del equipo de suministro de vehículos eléctricos (EV) debe soportar las pruebas de impacto mecánico IK08 y superiores. Este equipo puede realizar pruebas de impacto tanto verticales como de péndulo, lo que significa que se pueden impactar tanto la superficie vertical como la superficie horizontal del equipo de suministro de vehículos eléctricos.

Este equipo consta deelementos de impacto( (5J/1.7kg*2, 10J/5kg*2, 20J/5kg*2, 50J/10KG*2), tubos oscilantes, guías y plataforma de prueba. Los elementos de impacto funcionan con tubos oscilantes para realizar pruebas de impacto de martillo pendular IK08 a IK11. Los elementos de impacto funcionan con guías para realizar pruebas de impacto de martillo vertical IK07 a IK11. La plataforma de prueba está hecha de aleación de aluminio. Con cuatro ruedas en la parte inferior, para que todo el dispositivo pueda moverse libremente.

2. Parámetro

Características de los elementos de impacto
Energía/J	5 ±5%	10 ±5%	20 ±5%	50 ±5%
Masa equivalente±2%kg	1.7	5	5	10
Material	acero
R/mm	25	50	50	50
D/mm	60	80	100	125
f/mm	10	20	20	25
r/mm	6	-	10	17
l/mm	Depende

Altura de caída

Grados de protección contra impactos mecánicos externos

3.  Preguntas frecuentes

1). ¿Qué es 2 en 1?

Pego: este es un equipo 2 en 1, puede realizar tanto la prueba de martillo vertical como la prueba de martillo pendular. Comparten la misma plataforma de prueba y funcionan de forma independiente.

2). ¿Por qué se necesitan 2 juegos de elementos de impacto?

Pego: porque la masa real del elemento de impacto para la prueba de impacto pendular no es la misma que la masa real del elemento de impacto para la prueba de impacto vertical. La masa equivalente del martillo vertical es igual a la masa real de los elementos de impacto. La masa equivalente del martillo pendular está compuesta por la masa real de los elementos de impacto, la masa del tubo oscilante y las tuercas, etc. Además, el martillo vertical y el martillo pendular tienen diferencias en apariencia, ver las siguientes imágenes.

3). ¿Por qué se necesita un equipo 2 en 1?

Pego: el equipo 2 en 1 combina el martillo vertical y el martillo pendular en un solo equipo. En la práctica, el martillo vertical se utiliza en la superficie horizontal y el martillo pendular se utiliza en la superficie vertical. El usuario no necesita voltear la muestra para impactar diferentes superficies con este equipo 2 en 1. En los casos en que la muestra es demasiado pesada para voltearla, el dispositivo 2 en 1 es más práctico.

4). ¿Este equipo tiene función de protección contra impactos segundarios? Pego: tomamos esto como una característica opcional, el usuario puede mencionar esta función al realizar una consulta. El usuario puede detener el impacto secundario a mano o instalar un freno eléctrico para detener el impacto secundario.

5). ¿Cómo liberar los elementos de impacto?

Pego: Liberación electromagnética del martillo vertical y liberación manual del martillo pendular.
