Sistema de ensayo del goniofotómetro LED para la distribución de la intensidad luminosa
Introducción:

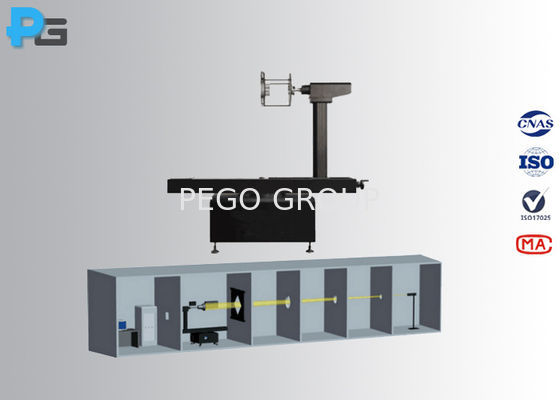

El sistema de ensayo PG-1900 Goniophotometer (Sistema de ensayo de distribución de la intensidad luminosa) está diseñado de acuerdo con la norma LM-79 y la norma CIE sobre soluciones de ensayo C-γ y B-β, ampliamente aplicadas para ensayar LED, HID,CFL y demás luminariasLos parámetros de medición incluyen la curva de distribución de la intensidad espacial, la curva de distribución de la intensidad espacial de la sección transversal,curva de distribución de aislux, curva de limitación de la luminancia, área de flujo luminoso, eficiencia de las luminarias, clase de deslumbramiento UGR, flujo luminoso total, flujo luminoso efectivo, factor de utilización, etc.Todos los datos de prueba se pueden guardar como archivo IES que se puede introducir en Dialux directamente, también los datos se pueden emitir como archivos PDF y Excel para fines de análisis.
1)Para los accesorios de iluminación de interiores: relación de luz ascendente, relación de luz descendente, relación de altura de espaciamiento máxima admisible, curva de limitación de luminarias, factor de utilización, tabla de estimación presupuestaria.
2)Para los reflectores: ángulo lateral de la mitad del pico, datos de distribución de la intensidad luminosa de tipo B, datos de distribución del flujo luminoso zonal, curva de intensidad luminosa espacial.
3) Para la iluminación de la calle: relación máxima de altura de espaciado admisible, relación de luz hacia arriba, relación de luz hacia abajo, flujo de zona, intensidad luminosa, factor de utilización.
Requisitos del laboratorio:

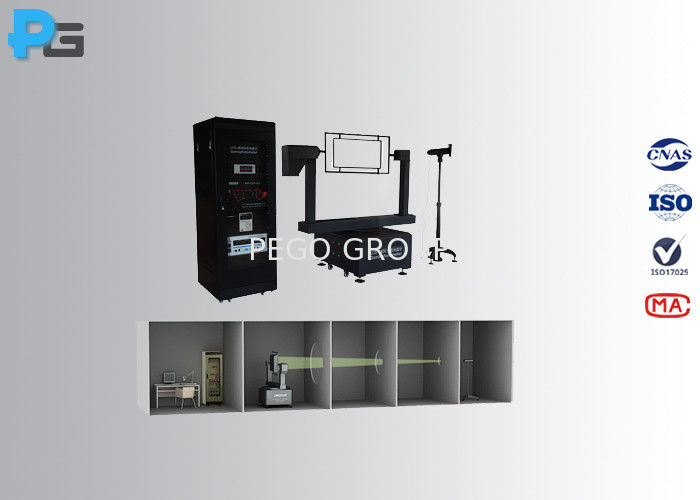

1) Dimensión del cuarto oscuro: 3m ((H) * 2.5m ((W) * 15m ((L) por encima, o diseñado de acuerdo con el tamaño de la lámpara y el tamaño del laboratorio.La consola giratoria y el detector se colocan en el cuarto oscuro.el techo y el suelo) debe ser recubierto con pintura oscura opaca, o estar cubierto con una alfombra negra o un paño negro.
2) Sala de control: 2,5 m ((H) * 3 m ((W) * 3 m ((L). El gabinete de control, la computadora y la impresora se colocan en la sala de control.
3) La temperatura de la habitación oscura debe ser controlada por aire acondicionado de acuerdo con los requisitos del CIE.
4) Pego proporcionará apoyo de diseño de laboratorio de acuerdo con las condiciones reales después de confirmar el pedido.
Parámetros:
1) Distancia de ensayo: 2m~15m (depende del tamaño de la lámpara y del tamaño del laboratorio)
2) La versión en inglés del software puede ejecutarse en Win7 o Win XP
3) Tamaño máximo de la lámpara de ensayo (con luminaria): φ 1500 mm, 50 kg, 300 V/500 w
4), pinzas para el montaje de lámparas:
| Todos los tipos de porta lámparas |
El contenido de nitrato de sodio |
| Contenedor de luminarias para iluminación de tubos |
Se trata de una muestra de las características de los vehículos. |
| Contenedor de luminarias para iluminación de inundación |
Se aplicará el método de ensayo de las pruebas de ensayo. |
| Contenedor de luminarias para iluminación vial |
Se trata de un producto que se utiliza para la fabricación de productos químicos. |
Reporte del ensayo:
