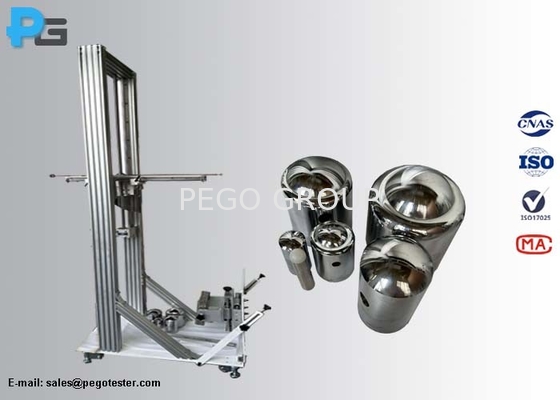

Aparato de ensayo de impacto mecánico con martillo de péndulo de IK01 (0,14J) a IK11 (50J) IEC62262
1. Introducción
El aparato de ensayo de impacto mecánico con martillo de péndulo puede cumplir los requisitos de ensayo de las pruebas IEC60068-2-75 Eha e IEC62262.Los elementos marcantes para IK07 (2J) a IK11 (50J) están hechos de acero, el elemento de puntería para los ensayos IK01 a IK06 está hecho de polimida y tAquí hay un agujero en el centro del elemento de golpe para fijar con el tubo de balanceo, la masa equivalente no es igual a la masa real del elemento de golpe.y las masas de las tuberías oscilantes están configuradas de acuerdo con la masa combinada de los elementos de golpeLa plataforma de ensayo está hecha de aleación de aluminio, con cuatro ruedas en la parte inferior, y todo el dispositivo puede moverse libremente.el equipo se configura con una esfera para indicar la altura de caídaLa altura de desplazamiento se puede personalizar para adaptarse a diferentes alturas de los puntos de impacto.
Los ensayos IK01 a IK06 se aplican a los tapones de ensayo, tomas, bolsas de montaje, glándulas,las cubiertasLos ensayos IK07 a IK11 se aplican a las luminarias, los aparatos de carga de vehículos eléctricos y los aparatos domésticos.
2. Parámetro
| Pipa de balanceo |
Tubos de acero 1 (longitud: 1000 mm, diámetro exterior: 15,9 mm, grosor: 1,5 mm) para energías superiores a 2J
Tubos de acero 2 (longitud: 1000 mm, diámetro exterior: 9,0 mm, grosor: 0,5 mm) para energías no superiores a 2J
|
| Ángulo de impacto |
0 ~ 900 |
| Trazo de elevación |
200 a 1200 mm |
| Martillos de impacto |
Elementos de impacto: ≤1J para los ensayos IK01 a IK06, fabricados con nylon
Elementos de marcado: 2J para el ensayo IK07, 5J para el ensayo IK08, 10J para el ensayo IK09, 20J para el ensayo IK10, fabricados en acero
|
| Masa equivalente de los martillos |
Se aplicará el método de evaluación de la calidad de los productos. |
| Método de liberación del martillo |
Liberación manual |
| Instalaciones de montaje |
1) Completado y diseñado de acuerdo con la figura D de la norma IEC 60068-2-75.3, aplicado para los ensayos IK01 a IK06
2) Placa de montaje plana para ensayos IK07 a IK10, con ángulo regulable de 0 a 90°, equipada con orificios de tornillo M6
|
3Preguntas frecuentes
1) ¿Cómo saber la altura de la caída?
Pego: el equipo configura una diapositiva para indicar la altura de caída.
| Alturas de caída |
| Energía/J |
0.14 |
0.2 |
(0,3) |
0.35 |
(0,4) |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
| Masa equivalente/kg |
0.25 |
(0,2) |
0.25 |
(0,2) |
0.25 |
(0,2) |
(0,2) |
0.25 |
0.25 |
No.25 |
0.5 |
1.7 |
5 |
5 |
10 |
| Altura de caída ± 1% mm |
56 |
(100) |
80 |
(150) |
140 |
El número de personas afectadas |
(250) |
200 |
280 |
400 |
400 |
300 |
200 |
400 |
500 |
2¿Cómo posicionar la muestra?
El equipo está configurado con un accesorio de montaje plano, para probar muestras más ligeras, se pueden colocar en la placa de montaje.para que la muestra pueda fijarse firmemente en la placa de montaje y pueda inclinarse 0-90°Para los ensayos de muestras pesadas o de volumen, se pueden colocar en tierra. Para los ensayos de IK01 a IK06, el accesorio de montaje de madera contrachapada se instala en el accesorio de montaje plano.
3) ¿Cómo evitar los impactos secundarios?
Pego: el martillo se mantendrá después del impacto inicial agarrando el elemento de impacto con la mano, evitando el brazo para evitar la distorsión.Los usuarios también pueden utilizar el dispositivo con freno electrónico, pero existe el riesgo de deformación del brazo de balanceo.
¿Proporcionará el servicio de instalación?
Pego: el equipo no necesitará servicio de instalación, enviaremos el equipnent en su totalidad.
